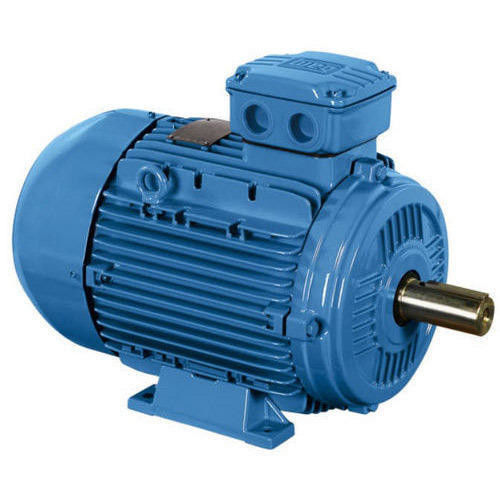

Bezszczotkowy silnik AC 3-fazowy PMSM Silnik synchroniczny o zmiennej częstotliwości

Różnice między silnikiem z magnesami trwałymi a silnikiem asynchronicznym

01. Struktura wirnika

Silnik asynchroniczny: Wirnik składa się z żelaznego rdzenia i uzwojenia, głównie wirników klatkowych i drutowych.Wirnik klatkowy jest odlewany z aluminiowych prętów.Pole magnetyczne pręta aluminiowego przecinającego stojan napędza wirnik.

Silnik PMSM: Magnesy trwałe są osadzone w biegunach magnetycznych wirnika i są wprawiane w ruch obrotowy przez wirujące pole magnetyczne generowane w stojanie zgodnie z zasadą, że bieguny magnetyczne tej samej fazy przyciągają różne odpychania.

02. Wydajność

Silniki asynchroniczne: muszą pobierać prąd ze wzbudzenia sieci, co powoduje pewną utratę energii, prądu biernego silnika i niskiego współczynnika mocy.

Silnik PMSM: Pole magnetyczne jest wytwarzane przez magnesy trwałe, wirnik nie potrzebuje prądu wzbudzającego, a wydajność silnika jest lepsza.

03. Objętość i waga

Zastosowanie wysokowydajnych materiałów z magnesami trwałymi sprawia, że ​​pole magnetyczne szczeliny powietrznej silników synchronicznych z magnesami trwałymi jest większe niż w przypadku silników asynchronicznych.Rozmiar i waga są zmniejszone w porównaniu z silnikami asynchronicznymi.Będzie o jeden lub dwa rozmiary mniejsze niż silniki asynchroniczne.

04. Prąd rozruchowy silnika

Silnik asynchroniczny: jest uruchamiany bezpośrednio przez energię elektryczną o częstotliwości sieciowej, a prąd rozruchowy jest duży, który może osiągnąć 5 do 7 razy prąd znamionowy, co ma ogromny wpływ na sieć energetyczną w jednej chwili.Duży prąd rozruchowy powoduje wzrost spadku napięcia rezystancji upływowej uzwojenia stojana, a moment rozruchowy jest mały, więc nie można uzyskać rozruchu przy dużym obciążeniu.Nawet jeśli używany jest falownik, można go uruchomić tylko w zakresie znamionowego prądu wyjściowego.

Silnik PMSM: jest napędzany przez dedykowany sterownik, który nie spełnia znamionowych wymagań wyjściowych reduktora.Rzeczywisty prąd rozruchowy jest mały, prąd jest stopniowo zwiększany w zależności od obciążenia, a moment rozruchowy jest duży.

05. Współczynnik mocy

Silniki asynchroniczne mają niski współczynnik mocy, muszą pochłaniać dużą ilość prądu biernego z sieci energetycznej, duży prąd rozruchowy silników asynchronicznych spowoduje krótkotrwały wpływ na sieć energetyczną, a długotrwałe użytkowanie spowoduje pewne uszkodzenia do urządzeń sieci elektroenergetycznej i transformatorów.Konieczne jest dodanie jednostek kompensacji mocy i wykonanie kompensacji mocy biernej, aby zapewnić jakość sieci elektroenergetycznej i zwiększyć koszty użytkowania urządzeń.

W wirniku silnika synchronicznego z magnesami trwałymi nie występuje prąd indukowany, a współczynnik mocy silnika jest wysoki, co poprawia współczynnik jakości sieci elektroenergetycznej i eliminuje konieczność instalowania kompensatora.

06. Konserwacja

Konstrukcja silnika asynchronicznego + reduktora będzie generować wibracje, ciepło, wysoką awaryjność, duże zużycie smaru i wysokie koszty konserwacji ręcznej;spowoduje to pewne straty związane z przestojami.

Trójfazowy silnik synchroniczny z magnesami trwałymi bezpośrednio napędza sprzęt.Ponieważ reduktor jest wyeliminowany, prędkość wyjściowa silnika jest niska, hałas mechaniczny jest niski, wibracje mechaniczne są małe, a wskaźnik awaryjności jest niski.Cały układ napędowy jest prawie bezobsługowy.

Równanie pola elektromagnetycznego i momentu obrotowego

W maszynie synchronicznej średnia siła elektromotoryczna indukowana na fazę jest nazywana polem elektromagnetycznym indukowanym dynamicznie w silniku synchronicznym, strumień wycinany przez każdy przewodnik na obrót wynosi Pϕ Webera

Wtedy czas potrzebny na wykonanie jednego obrotu wynosi 60/N sek

Średnią EMF indukowaną na przewodnik można obliczyć za pomocą

( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Tph

Gdzie Tph = Zph / 2

Dlatego średni EMF na fazę wynosi,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph

Gdzie Tph = nie.Zwojów połączonych szeregowo na fazę

ϕ = strumień/biegun w Weberze

P = nie.biegunów

F= częstotliwość w Hz

Zph= nie.Z przewodów połączonych szeregowo na fazę.= Zph/3

Równanie EMF zależy od cewek i przewodników na stojanie.W przypadku tego silnika uwzględniono również współczynnik dystrybucji Kd i współczynnik skoku Kp.

Stąd E = 4 x ϕ xfx Tph xKd x Kp

Równanie momentu obrotowego silnika synchronicznego z magnesami trwałymi jest podane jako

T = (3 x Eph x Iph x sinβ) / ωm

Silniki prądu przemiennego z magnesami trwałymi (PMAC) mają szeroki zakres zastosowań, w tym:

Maszyny przemysłowe: Silniki PMAC są wykorzystywane w różnych zastosowaniach maszyn przemysłowych, takich jak pompy, sprężarki, wentylatory i obrabiarki.Oferują wysoką wydajność, dużą gęstość mocy i precyzyjną kontrolę, co czyni je idealnymi do tych zastosowań.

Robotyka: Silniki PMAC są stosowane w robotyce i automatyce, gdzie oferują wysoką gęstość momentu obrotowego, precyzyjną kontrolę i wysoką wydajność.Są często stosowane w ramionach robotów, chwytakach i innych systemach sterowania ruchem.

Systemy HVAC: Silniki PMAC są stosowane w systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC), gdzie zapewniają wysoką wydajność, precyzyjne sterowanie i niski poziom hałasu.Są one często stosowane w wentylatorach i pompach w tych systemach.

Systemy energii odnawialnej: Silniki PMAC są stosowane w systemach energii odnawialnej, takich jak turbiny wiatrowe i urządzenia śledzące energię słoneczną, gdzie oferują wysoką wydajność, dużą gęstość mocy i precyzyjne sterowanie.Są często stosowane w generatorach i systemach śledzenia w tych systemach.

Sprzęt medyczny: Silniki PMAC są stosowane w sprzęcie medycznym, takim jak urządzenia do rezonansu magnetycznego, gdzie zapewniają wysoką gęstość momentu obrotowego, precyzyjną kontrolę i niski poziom hałasu.Są one często stosowane w silnikach napędzających ruchome części tych maszyn.

IPM kontra SPM

Silnik z magnesami trwałymi (zwany także PM) można podzielić na dwie główne kategorie: wewnętrzny magnes trwały (IPM) i trwały magnes powierzchniowy (SPM).Oba typy generują strumień magnetyczny przez magnesy trwałe przymocowane do lub wewnątrz wirnika.

SPM

POWIERZCHNIOWY MAGNES TRWAŁY

Typ silnika, w którym magnesy trwałe są przymocowane do obwodu wirnika.

Silniki SPM mają magnesy przymocowane do zewnętrznej powierzchni wirnika, ich wytrzymałość mechaniczna jest więc słabsza niż w przypadku silników IPM.Osłabiona wytrzymałość mechaniczna ogranicza maksymalną bezpieczną prędkość mechaniczną silnika.Ponadto silniki te wykazują bardzo ograniczoną istotność magnetyczną (Ld ≈ Lq).Wartości indukcyjności mierzone na zaciskach wirnika są stałe niezależnie od położenia wirnika.Ze względu na bliski jedności współczynnik istotności, konstrukcje silników SPM polegają w znacznym stopniu, jeśli nie całkowicie, na składowej momentu magnetycznego w celu wytworzenia momentu obrotowego.

IPM

WEWNĘTRZNY MAGNES TRWAŁY

Typ silnika z wirnikiem osadzonym w magnesach trwałych nazywa się IPM.

Silniki IPM mają magnes stały osadzony w samym wirniku.W przeciwieństwie do swoich odpowiedników SPM, lokalizacja magnesów trwałych sprawia, że ​​silniki IPM są bardzo solidne mechanicznie i nadają się do pracy z bardzo dużymi prędkościami.Silniki te charakteryzują się również stosunkowo wysokim współczynnikiem istotności magnetycznej (Lq > Ld).Ze względu na swoją istotność magnetyczną silnik IPM ma zdolność generowania momentu obrotowego, wykorzystując zarówno komponenty magnetyczne, jak i reluktancyjne momentu obrotowego silnika.

Zalety silników z magnesami trwałymi ziem rzadkich

Wysoka sprawność: krzywa sprawności silnika asynchronicznego generalnie spada szybciej poniżej 60% obciążenia znamionowego, a sprawność jest bardzo niska przy niewielkim obciążeniu.Krzywa sprawności silnika z magnesami trwałymi ziem rzadkich jest wysoka i płaska i znajduje się w obszarze wysokiej sprawności przy 20% ~ 120% obciążenia znamionowego.

Wysoki współczynnik mocy: Zmierzona wartość współczynnika mocy silnika synchronicznego z magnesami trwałymi ziem rzadkich jest bliska wartości granicznej 1,0.Krzywa współczynnika mocy jest równie wysoka i płaska jak krzywa sprawności.Współczynnik mocy jest wysoki.Kompensacja mocy biernej niskiego napięcia nie jest wymagana, a wydajność systemu dystrybucji energii jest w pełni wykorzystana.

Prąd stojana jest mały: wirnik nie ma prądu wzbudzenia, moc bierna jest zmniejszona, a prąd stojana jest znacznie zmniejszony.W porównaniu z silnikiem asynchronicznym o tej samej mocy, wartość prądu stojana można zmniejszyć o 30% do 50%.Jednocześnie, ponieważ prąd stojana jest znacznie zmniejszony, wzrost temperatury silnika jest zmniejszony, a smar łożyskowy i żywotność łożyska są wydłużone.

Wysoki moment obrotowy poza krokiem i moment wciągania: Silniki synchroniczne z magnesami trwałymi ziem rzadkich mają wyższy moment obrotowy poza krokiem i moment wciągania, co sprawia, że ​​silnik ma większą obciążalność i można go płynnie wciągnąć do synchronizacji.

Wady silników z magnesami trwałymi ziem rzadkich

Wysoki koszt: w porównaniu z silnikiem asynchronicznym o tej samej specyfikacji, szczelina powietrzna między stojanem a wirnikiem jest mniejsza, a dokładność przetwarzania każdego elementu jest wysoka;konstrukcja wirnika jest bardziej skomplikowana, a cena materiału ze stali magnetycznej ziem rzadkich jest wysoka;dlatego koszt produkcji silnika jest wysoki, co jest wspólne dla silników asynchronicznych Około 2 razy.

Duży wpływ przy rozruchu z pełną mocą: Podczas rozruchu z pełnym ciśnieniem prędkość synchroniczną można uzyskać w bardzo krótkim czasie.Wstrząs mechaniczny jest duży.Prąd rozruchowy jest ponad 10 razy większy niż prąd znamionowy.Wpływ na system zasilania jest duży, co wymaga dużej wydajności systemu zasilania.

Stal z magnesami ziem rzadkich jest łatwa do rozmagnesowania: gdy materiał magnesu trwałego jest poddawany wibracjom, wysokiej temperaturze i prądowi przeciążeniowemu, jego przepuszczalność magnetyczna może się zmniejszyć lub występuje zjawisko rozmagnesowania, które zmniejsza wydajność silnika z magnesami trwałymi.

Jak długa jest żywotność silnika z magnesami trwałymi ziem rzadkich?Czy magnetyzm osłabnie z czasem?

Żywotność silnika z magnesami trwałymi wynosi na ogół 15-20 lat, a żywotność silnika zależy głównie od konserwacji użytkownika.

Ponadto jakość środowiska użytkowania silnika z magnesami trwałymi oraz czynniki takie jak elektryczność, magnetyzm, ciepło, wibracje i inne czynniki, które silnik otrzymuje podczas użytkowania, będą miały wpływ na żywotność silnika synchronicznego z magnesami trwałymi!

Ogólne magnesy mają żywotność.Podczas używania przez określoną liczbę lat magnetyzm osłabnie, ale właściwości magnetyczne materiałów z magnesami trwałymi NdFeB zmieniają się bardzo nieznacznie w czasie, a magnesy trwałe ziem rzadkich mieszczą się w projektowanym okresie eksploatacji silnika (10-20 lat).

Tłumienie wydajności magnetycznej jest mniejsze niż 3%.Przy istniejącej konstrukcji silnika i elektronicznej technologii sterowania ma to niewielki wpływ na ogólną wydajność silnika.
