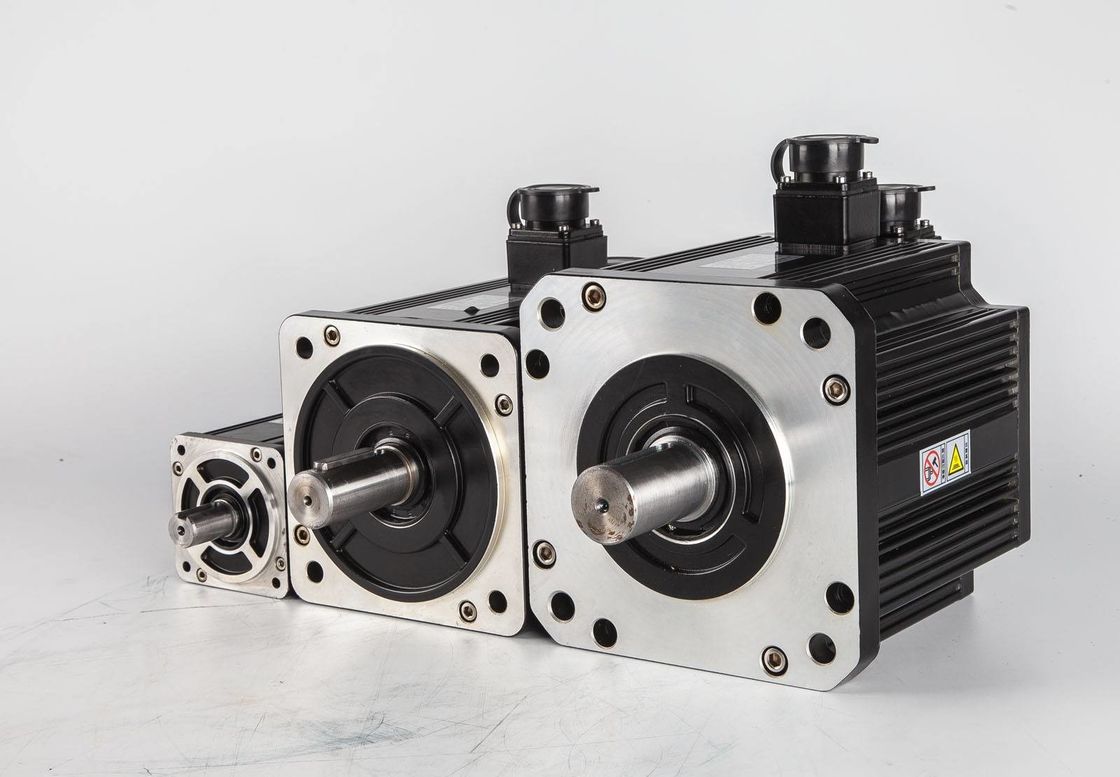

Zindywidualizowany silnik synchroniczny o wysokiej mocy o niskiej prędkości

Istnieje wiele sposobów uruchomienia silnika synchronicznego z magnetem stałym, w tym uruchomienie bezpośrednie, uruchomienie dekompresji z samopołączeniem, uruchomienie dekompresji Y-Δ, miękkie uruchomienie, uruchomienie falownika itp.Więc jaka jest różnica między nimi?

1Jeżeli pojemność i obciążenie sieci umożliwiają uruchomienie bezpośrednie pełnego napięcia, można rozważyć uruchomienie bezpośrednie pełnego napięcia.i wysokiej ekonomicznościUżywany jest głównie do uruchamiania małych silników.

2Automatyczna skrzynia biegów uruchamia się za pomocą wielo-dotknięcia automatycznej skrzyni biegów w celu zmniejszenia ciśnienia,który może nie tylko spełniać potrzeby różnych obciążeń, ale także moment wyjściowy będzie większyJest to metoda rozpoczęcia dekompresji i jest często stosowana do uruchamiania silników o dużej mocy.

3. Y-Δ zaczyna działać normalnie. asynchroniczny silnik klatki wiewiórkowej jest owinięty i podłączony do statora delta.a następnie połączony z delta po uruchomieniu, prąd startowy może zostać zmniejszony i wpływ na sieć energetyczną może zostać złagodzony.Nadaje się do uruchamiania bez obciążenia lub z lekkim obciążeniemW porównaniu z innymi rozrusznikami dekompresyjnymi ma najprostszą strukturę i jest również tańszy.silnik synchroniczny z magnesem stałym może działać w trybie podłączonym do gwiazdki, gdy obciążenie jest lekkieW tym momencie można dopasować obrotowy moment i obciążenie, zwiększając tym samym wydajność silnika i oszczędzając zużycie energii.

4Miękkie uruchomienie przyjmuje zasadę regulacji napięcia fazowego sterowanego krzemowym prostownikiem, aby zrealizować uruchomienie regulacji napięcia silnika.Używany jest głównie do sterowania uruchamianiem silników synchronicznych magnetów stałych, z dobrym efektem wyjściowym i wysokimi kosztami.

5Konwerter częstotliwości jest urządzeniem sterującym silnikiem o najwyższej zawartości technicznej, najbardziej kompletnych funkcjach sterujących i najlepszym efektzie sterującym w dziedzinie nowoczesnego sterującego silnikiem.Dostosowuje prędkość i moment obrotowy silnika synchronicznego magnetem stałym poprzez zmianę częstotliwości sieci zasilania, jest głównie stosowany w dziedzinach wymagających wysokich wymogów dotyczących regulacji prędkości i sterowania dużą prędkością.

Rozruch dekompresyjny, powszechne startowanie gwiazdkowo-deltowe, wady polegają na tym, że moment startowy jest niewielki, nadaje się tylko do startu bez obciążenia lub lekkiego obciążenia.można ustawić czas uruchomienia i początkowy moment obrotowy sprzętu startowego, zrealizować miękki start i miękki stop, i ograniczyć prąd startowy, cena jest umiarkowana.uruchamia się płynnie zgodnie z ustawionym czasem i umożliwia uruchomienie urządzenia w ustawionej częstotliwości, cena jest wysoka.

Cechy i zalety silników magnetycznych stałych

Silnik z źródła pobudzenia można podzielić na dwie kategorie: silnik magnetyczny stały i silnik pobudzenia elektrycznego.Silnik magnetyczny stały to silnik elektryczny, który wytwarza podniecające pole magnetyczne z magnesu stałegoNajczęściej stosowane trójfazowe silniki asynchroniczne w przemyśle i użytku cywilnym, takie jak silniki serii Y, serii Y2, serii YE2, serii YX3, serii YB, serii YB2 itp.Wszystkie należą do silników elektrycznychProdukty ENNENG Motor to bardzo wydajne silniki synchroniczne z magnetami stałymi.

W porównaniu z tradycyjnymi silnikami podniecającymi elektryczne, silniki magnetyczne stałe, zwłaszcza silniki magnetyczne ziem rzadkich, mają zalety prostej struktury, niezawodnej pracy, niewielkiego rozmiaru,lekki, małe straty i wysoka wydajność oraz elastyczny i zróżnicowany kształt i rozmiar silnika.produkcja przemysłowa i rolnicza, i codziennego życia.

Silnik synchroniczny z magnesem stałym ma następujące właściwości:

• Wydajność znamionowa jest o 2% do 5% wyższa niż w przypadku zwykłych silników asynchronicznych;
• Wydajność szybko wzrasta wraz ze wzrostem obciążenia, a gdy obciążenie zmienia się w zakresie od 25% do 120%, utrzymuje wysoką wydajność.Zakres pracy o wysokiej wydajności jest znacznie wyższy niż zwykłych silników asynchronicznych. ładunek lekkie, ładunek zmienny i pełne obciążenie mają znaczące efekty oszczędnościowe;
• współczynniki mocy do 0,95 i wyższe, bez konieczności rekompensaty reakcyjnej;
• W porównaniu z silnikami asynchronicznymi prąd biegany zmniejsza się o ponad 10%.można osiągnąć efekty oszczędności energii o około 1%.
• Niski wzrost temperatury, wysoka gęstość mocy: 20K niższy niż wzrost temperatury trójfazowego silnika asynchronicznego, wzrost temperatury projektowej jest taki sam i może być wykonany w mniejszej objętości,oszczędność bardziej efektywnych materiałów;
• Wysoki moment wyjściowy i duża zdolność do przeciążenia: zgodnie z wymaganiami może być zaprojektowany z wysokim momentem wyjściowym (3-5 razy) i dużą zdolnością do przeciążenia;
• Stosowany jest system regulacji prędkości zmiennej częstotliwości, który jest lepszy w dynamicznej reakcji i lepszy niż silniki asynchroniczne.
• Wymiary instalacji są takie same jak obecnie szeroko stosowane silniki asynchroniczne, a konstrukcja i wybór są bardzo wygodne.
• Z powodu zwiększenia współczynnika mocy moc wizualna transformatora systemu zasilania jest znacznie zmniejszona, co poprawia zdolność zasilania transformatora,i może również znacznie zmniejszyć koszty kabli systemowych (nowy projekt);
• W przypadku nowego projektu wszystkie układy napędowe wykorzystują silniki synchroniczne z magnetami stałymi, inwestycja w projekcie jest w zasadzie taka sama jak w przypadku silników asynchronicznych,i projekt może nadal czerpać korzyści z oszczędności energii po uruchomieniu projektu;

W ogólnym sektorze przemysłowym wymiana nisko napiętych (~380/660/1140V) silników asynchronicznych o wysokiej wydajności, system oszczędza od 5% do 30% energii,oraz wysokonapięciowych ((6kV/10kV) silników asynchronicznych o wysokiej sprawności, system oszczędza od 2% do 10%.

Uwaga:

1. silnik synchroniczny o zmiennej częstotliwości z trwałym magnesem serii TYP wysokiej wydajności musi być stosowany wraz z przetwornikiem częstotliwości silnika z trwałym magnesem.Zabronione jest podłączenie do trójfazowego prądu bezpośrednio bez konwertera;

2. Wysokiej wydajności stały magnes z częstotliwością zmienną synchroniczny przekształcacz częstotliwości silnika z serii TYP musi przyjmować tryb maksymalnej regulacji współczynnika momentu obrotowego/prądu, w przeciwnym razienie może osiągnąć optymalnego stanu pracy, co spowoduje spadek współczynnika mocy silnika i zmniejszenie momentu obrotowego;

3. TYP serii wysokiej wydajności stały magnes zmiennej częstotliwości silnik synchroniczny przyjmuje połączenie Y, a połączenie Y/△ nie jest dozwolone.
