Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: ENNENG
Orzecznictwo: CE,UL
Numer modelu: PMM
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 500-5000/set
Szczegóły pakowania: Zdatne do żeglugi opakowanie
Czas dostawy: 15-120 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 20000 zestawów / rok
Nazwa: |

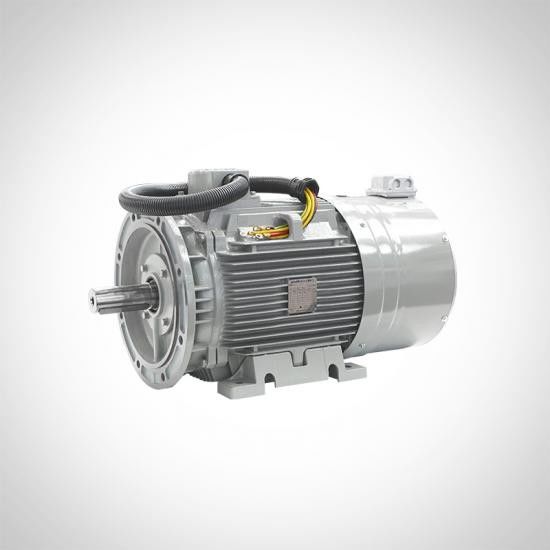

Silnik PM z napędem bezpośrednim do obrotowej sprężarki śrubowej |
Aktualny: |
AC |
Materiał: |
NdFeB ziem rzadkich |
Instalacja: |
IMB3 IMB5 IMB35 |
Faza: |
3-fazowy |
Polacy: |
2,4,6,8,10 |
Zakres mocy: |
5,5-3000kw |
Napięcie: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Rozmiar ramki: |
Od H112 do H450 |
tryb sterowania: |
Sterowanie wektorowe w pętli otwartej falownika |
Nazwa: |
Silnik PM z napędem bezpośrednim do obrotowej sprężarki śrubowej |
Aktualny: |
AC |
Materiał: |
NdFeB ziem rzadkich |
Instalacja: |
IMB3 IMB5 IMB35 |
Faza: |
3-fazowy |
Polacy: |
2,4,6,8,10 |
Zakres mocy: |
5,5-3000kw |
Napięcie: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Rozmiar ramki: |
Od H112 do H450 |
tryb sterowania: |
Sterowanie wektorowe w pętli otwartej falownika |
Parametry produktu:
| Model | Moc znamionowa (KW) | Napięcie znamionowe (V) | Prąd znamionowy (A) | Prędkość znamionowa (r/min) | Efektywność(%) | Współczynnik mocy | Częstotliwość znamionowa (Hz) | Czynnik serwisowy |
| TYC7.5-3000-Z132S6 | 7,5 | 380 | 12.8 | 3000 | 93,0 | 0,96 | 150 | 1.2 |
| TYC11-3000-Z132S6 | 11 | 18,5 | 94,0 | |||||
| TYC15-3000-Z132S6 | 15 | 25.2 | 94,3 | |||||
| TYC18.5-3000-Z160M6 | 18,5 | 31.0 | 94,4 | |||||
| TYC22-3000-Z160M6 | 22 | 36,8 | 94,6 | |||||
| TYC30-3000-Z160L6 | 30 | 50,0 | 95,0 | |||||
| TYC37-3000-Z160L6 | 37 | 61,3 | 95,5 | |||||
| TYC45-3000-Z180M8 | 45 | 74,5 | 95,6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90,9 | 95,8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96,2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96,5 | |||||
| TYC110-3000-Z225L8 | 110 | 180 | 96,8 | |||||
| TYC132-3000-Z225L8 | 132 | 215 | 97,0 | |||||
| TYC160-3000-Z225L8 | 160 | 261 | 97,0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97,0 | |||||
| TYC-200-3000-Z250M8 | 200 | 326 | 97,0 | |||||
| TYC-200-3000-Z250L8 | 220 | 359 | 97,0 | |||||
| TYC-200-3000-Z250L8 | 250 | 408 | 97,0 |
| Rozmiar ramki | 132 | 160 | 180 | 200 | 225 | 250M/l | 280M/l | ||||
| Właściwości mechaniczne | |||||||||||
| Rama/osłona końcowa /Skrzynki zaciskowe |
Materiał | Żeliwo | |||||||||
| Montowanie | B3/B35 | ||||||||||
| Stopień ochrony IP | IP23 | ||||||||||
| Metoda chłodzenia | IC01(ODP) | ||||||||||
| Ziemia | Wewnątrz pokrywy okablowania i podstawy maszyny | ||||||||||
| Łożysko | Osłona przeciwpyłowa/prześwit | ZZ/C3 | /C3 | ||||||||
| Naprawa łożyska | DE fix, NDE z podkładką sprężystą Wave | ||||||||||
| poprawka DE namiar |
3000 obr./min | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 1500 obr./min | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| Poprawka NDE namiar |
3000 obr./min | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6316 | 6314/6316 | |||
| 1500 obr./min | 6308 | 6309 | 6312 | 6312 | 6313 | 6316/6316 | 6316/6316 | ||||
Smarowanie |
Materiał | ESSO UNIREX N2 | |||||||||
| Rura olejowa | / | Urządzenie do smarowania osłon końcowych | rura | ||||||||
| wtyczka | Z gumową zaślepką do transportu i przechowywania | ||||||||||
| Wał | Materiał | Stal45# | |||||||||
| typ B | |||||||||||
| granica wibracji (mm/s) |
1.6 | 2.2 | |||||||||
| Balansować | Klawisz 1/2 klasy G2.5 | ||||||||||
Tabliczka z nazwiskiem |
Materiał |
Stop aluminium | |||||||||
| Wydajność elektryczna | |||||||||||
| Napięcie | 380/400 V (lub 440/460 V) trzy zaciski | ||||||||||
Meandrowy |
Materiał | miedź o wysokiej czystości | |||||||||
| Zanurzenie metoda |
VPI i suszenie | ||||||||||
Stopień izolacji |
155(F) | ||||||||||
| Czynnik serwisowy | 1,0/1,2/1,3 | ||||||||||
| stojan i wirnik laminowanie |
stal krzemowa | ||||||||||
| trwały magnes | NdFeB | ||||||||||
Opis produktu:
Seria TYC ultra-ultra-wysokosprawny silnik synchroniczny z magnesami trwałymi ziem rzadkich, który przekracza standard sprawności IE4, jest najnowszym specjalnym silnikiem do sprężarek opracowanym przez naszą firmę.Przyjmuje wysokowydajne materiały z magnesami trwałymi ziem rzadkich i technologię konwersji częstotliwości, działa bez sterowania wektorowego enkodera i ma magnetyczną konstrukcję stalową., ma zalety wysokiej wydajności, niezawodnej pracy i dobrej wymienności instalacji.
| Rozmiar B3/B35 | Rozmiar uniwersalny | ||||||||||||||
| Rozmiar ramki | A | AA | AB | B | nocleg ze śniadaniem | HA | H | k | C | AC | OGŁOSZENIE | BS | KK | Ł | |
| 3000 obr./min | 1500 obr./min | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160 mln | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160L | 254 | 318 | 87 | 714 | |||||||||||
| 180 mln | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180L | 279 | 355 | 86 | 778 | |||||||||||
| 200L | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280 mln | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| Rozmiar uniwersalny (轴伸) | Rozmiar B35/B5/V1 | ||||||||||||||||
| Rozmiar ramki | D | E/DE | F | G | GD | N | M | P | S | T | R | LA | |||||
| 3000 obr./min |
1500 obr./min |
3000 obr./min |
1500 obr./min |
3000 obr./min |
1500 obr./min |
3000 obr./min |
1500 obr./min |
3000 obr./min |
1500 obr./min |
||||||||
| 132S | 38k6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160 mln | 42k6 | 110/80 | 12 | 37 | 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160L | |||||||||||||||||
| 180 mln | 48k6 | 110/80 | 14 | 42,5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180L | |||||||||||||||||
| 200L | 55m6 | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60m6 | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65m6 | 75m6 | 140/100 | 18 | 20 | 58 | 67,5 | 11 | 12 | 450j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280 mln | |||||||||||||||||
| 315S | 65m6 | 80m6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
