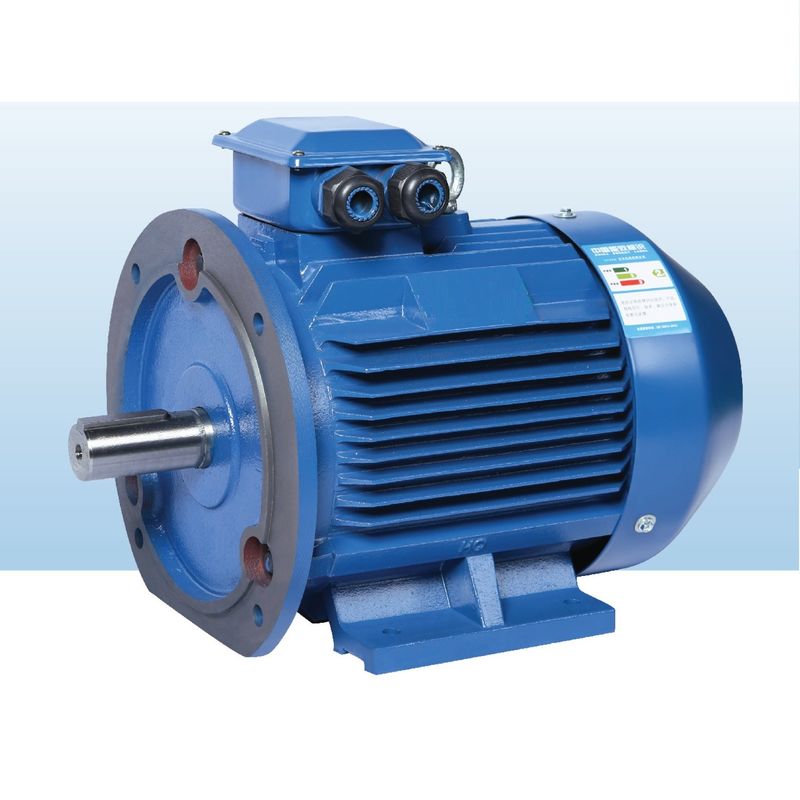

IE5 Wodoodporny silnik PMSM do montażu powierzchniowego Wysoka wydajność

Silnik synchroniczny z magnesami trwałymi ma następujące cechy:

• Sprawność znamionowa jest o 2% do 5% wyższa niż w przypadku zwykłych silników asynchronicznych;
• Sprawność szybko rośnie wraz ze wzrostem obciążenia.Gdy obciążenie zmienia się w zakresie od 25% do 120%, zachowuje wysoką sprawność.Zakres pracy o wysokiej sprawności jest znacznie wyższy niż w przypadku zwykłych silników asynchronicznych.Małe obciążenie, zmienne obciążenie i pełne obciążenie mają znaczący wpływ na oszczędność energii;
• Współczynniki mocy do 0,95 i więcej, nie jest wymagana kompensacja bierna;
• Współczynnik mocy jest znacznie poprawiony.W porównaniu z silnikami asynchronicznymi prąd roboczy jest zmniejszony o ponad 10%.Dzięki zmniejszeniu prądu roboczego i strat systemowych można osiągnąć efekty oszczędności energii na poziomie około 1%.
• Niski wzrost temperatury, wysoka gęstość mocy: 20 K niższy niż wzrost temperatury trójfazowego silnika asynchronicznego, wzrost temperatury projektowej jest taki sam i można go przekształcić w mniejszą objętość, oszczędzając bardziej efektywne materiały;
• Wysoki moment rozruchowy i duża przeciążalność: zgodnie z wymaganiami można go zaprojektować z wysokim momentem rozruchowym (3-5 razy) i dużą przeciążalnością;
• Zastosowano system sterowania prędkością o zmiennej częstotliwości, który jest lepszy w odpowiedzi dynamicznej i lepszy niż w silnikach asynchronicznych.
• Wymiary montażowe są takie same, jak obecnie szeroko stosowane silniki asynchroniczne, a konstrukcja i wybór są bardzo wygodne.
• Ze względu na wzrost współczynnika mocy wizualna moc transformatora systemu zasilania jest znacznie zmniejszona, co poprawia wydajność zasilania transformatora, a także może znacznie obniżyć koszt kabla systemowego (nowy projekt);
• Po zbudowaniu nowego projektu wszystkie układy napędowe wykorzystują silniki synchroniczne z magnesami trwałymi, inwestycja w projekt jest zasadniczo taka sama jak w przypadku silników asynchronicznych, a projekt może nadal uzyskiwać korzyści w zakresie oszczędności energii po uruchomieniu projektu;

W ogólnym sektorze przemysłowym, zastępując niskonapięciowe (380/660/1140V) wysokowydajne silniki asynchroniczne, system oszczędza od 5% do 30% energii, a wysokonapięciowe (6kV/10kV) wysokosprawne silniki asynchroniczne , system oszczędza od 2% do 10%.

Analiza zastosowania nowoczesnej technologii silników z magnesami trwałymi

1.Zastosowanie technologii elektromechanicznej z magnesami trwałymi na rynku AGD

Zastosowanie technologii silników z magnesami trwałymi na rynku urządzeń gospodarstwa domowego przejawia się w VCDDVD i komputerach.Obecnie stopniowo kształtował rozwój uprzemysłowienia i stopniowo rozszerzał się na wielofazowe napędy o zmiennej prędkości.Na przykład ludzie używają klimatyzatorów z inwerterem, wykorzystują nowoczesną technologię silnika z magnesami trwałymi, aby poprawić wydajność działania klimatyzatora, stopniowo zmniejszać głośność silnika klimatyzatora i minimalizować hałas powodowany przez klimatyzator.

2.Zastosowanie technologii elektromechanicznej z magnesami trwałymi na rynku wind

System zmiennej prędkości silnika z magnesami trwałymi jest używany na rynku wind od prawie 10 lat.Na przykład, stosując wolnoobrotowy silnik z magnesami trwałymi ziem rzadkich jako maszynę trakcyjną windy, zastosowanie silnika z magnesami trwałymi z metali ziem rzadkich może zaoszczędzić 20% energii elektrycznej.Nowoczesne silniki z magnesami trwałymi są zwykle stosowane w układach napędowych o zmiennej prędkości z dużymi zmianami obciążenia i wymaganiami dotyczącymi dużych prędkości.

3.Zastosowanie technologii elektromechanicznej z magnesami trwałymi w przedsiębiorstwach przemysłowych i górniczych

Wraz z rozwojem silników z magnesami trwałymi, silniki z magnesami trwałymi o dużym momencie obrotowym zostały dobrze rozwinięte, zwłaszcza pomyślne wprowadzenie na rynek silników o zmiennej częstotliwości z magnesami trwałymi dało nowe możliwości przedsiębiorstwom przemysłowym i wydobywczym.Ponieważ wyjściowy moment obrotowy silnika z magnesami trwałymi jest wystarczająco duży, użycie przekładni mechanicznej jest ograniczone, a prędkość jest kontrolowana.Może pracować z małymi prędkościami.W związku z tym eliminuje się zastosowanie sprzęgła płynowego, co pozwala zaoszczędzić na kosztach zakupu powiązanego sprzętu i konserwacji dwóch powyższych urządzeń, co zmniejsza ryzyko bezpieczeństwa, dlatego silnik o zmiennej częstotliwości z magnesami trwałymi jest bardzo popularny w wielu przedsiębiorstwach przemysłowych i górniczych .Dzięki funkcji regulacji prędkości o zmiennej częstotliwości zapewnia użytkownikom silną gwarancję poprawy wydajności produkcji i oszczędności energii elektrycznej.Dlatego nowoczesne silniki o zmiennej częstotliwości z magnesami trwałymi są niezbędnym wyborem dla przedsiębiorstw przemysłowych i wydobywczych w celu modernizacji ich wyposażenia w przyszłości.

Struktura obwodu magnetycznego wirnika silnika synchronicznego z magnesami trwałymi jest inna, więc charakterystyka działania i układ sterowania silnika są również różne.Zgodnie z różnymi pozycjami magnesów trwałych na wirniku, silniki synchroniczne z magnesami trwałymi można podzielić głównie na typ powierzchni i typ wnętrza.W powierzchniowym silniku synchronicznym z magnesami trwałymi magnesy trwałe mają zwykle kształt płytek i są umieszczone na zewnętrznej powierzchni rdzenia wirnika.Ważną cechą tego silnika jest to, że główne indukcyjności osi prostej i ortogonalnej są sobie równe;wewnętrzny magnes trwały znajduje się wewnątrz wirnika, a między zewnętrzną powierzchnią magnesu trwałego a wewnętrznym kołem rdzenia stojana znajduje się nabiegunnik wykonany z materiału ferromagnetycznego, który może chronić magnes trwały.Ważną cechą tego silnika z magnesami trwałymi jest to, że główne indukcyjności osi prostej i kwadraturowej nie są sobie równe.Dlatego wydajność tych dwóch silników jest inna.

I. Przegląd

Silnik jest wzbudzany magnesami trwałymi z metali ziem rzadkich, neodymu, żelaza, boru i jest dostarczany ze specjalną przetwornicą częstotliwości z magnesami trwałymi.Charakteryzuje się dużym momentem rozruchowym, szerokim zakresem prędkości, zwartą budową, niewielkimi rozmiarami, lekkością, niskim poziomem hałasu, wysokim współczynnikiem mocy i wysoką wydajnością.Jest to idealny wybór mocy dla wysokowydajnych i energooszczędnych sprężarek powietrza.Wymagania techniczne i parametry są następujące:

1. Silnik może pracować normalnie w następujących warunkach:

1.1 Temperatura otoczenia nie przekracza 40 ℃;

1.2 Wilgotność względna ≤90%;

1.3 Wysokość nie przekracza 1000m.

2. Napięcie znamionowe silnika wynosi 380 V, również zgodnie z wymaganiami użytkownika.

3. Referencyjny układ pracy silnika: S1.

4. Stopień izolacji: klasa F.

5. Stopień ochrony: IP55.

6. Budowa silnika i rodzaj instalacji: B3, B35.

7. Wylot silnika znajduje się na górze podstawy lub może być umieszczony po prawej lub lewej stronie podstawy, zgodnie z wymaganiami użytkownika.

8. Współczynnik serwisowy silnika: 1,15, 1,2 (lub zgodnie z umową techniczną).

II.Kontrola

1. Przed użyciem należy dokładnie sprawdzić wygląd silnika pod kątem uszkodzeń transportowych oraz sprawdzić zgodność parametrów z tabliczki znamionowej (moc, napięcie, prędkość obrotowa itp.) z zamówieniem.

2. Sprawdź, czy elementy mocujące silnika są luźne.

3. Obróć ręcznie wał silnika, aby sprawdzić, czy nie ma zakleszczenia.

III. Odziałanie i użytkowanie

1. Zanim silnik zostanie zasilony, potwierdź kierunek obrotów silnika i sprawdź, czy instalacja mechaniczna i połączenie elektryczne są bezpieczne i niezawodne.

2. Jeśli podczas pracy silnika wystąpią nietypowe dźwięki lub wibracje, należy natychmiast przerwać pracę i odciąć zasilanie.Sprawdź silnik i sprężarkę, a po usunięciu usterek uruchom je ponownie.

3. Jeśli wzrost temperatury silnika okaże się nieprawidłowy podczas pracy, zatrzymaj silnik i natychmiast odetnij zasilanie, sprawdź silnik i sprężarkę, a następnie uruchom ponownie po rozwiązaniu problemu.
