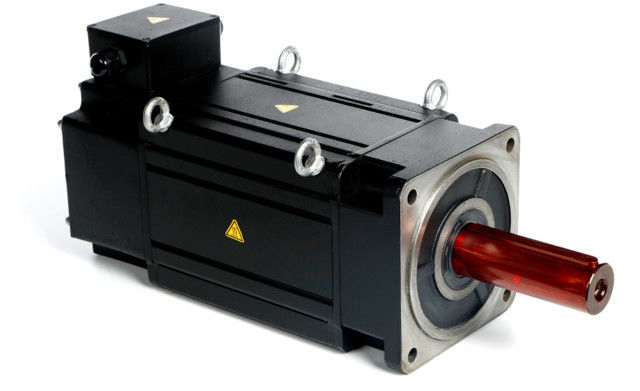

Silnik PMSM do montażu powierzchniowego o dużej gęstości mocy IP54 Niski wzrost temperatury

Charakterystyka i zalety silników z magnesami trwałymi

Silnik Ze źródła wzbudzenia można podzielić na dwie kategorie: silnik z magnesami trwałymi i silnik wzbudzenia elektrycznego.Silnik z magnesami trwałymi to silnik elektryczny, który wytwarza pole magnetyczne wzbudzenia z magnesu stałego.Najszerzej stosowane trójfazowe silniki asynchroniczne w przemyśle i zastosowaniach cywilnych, takie jak seria Y, seria Y2, seria YE2, seria YX3, seria YB, seria YB2 itp. Wszystkie należą do silników wzbudzenia elektrycznego.Produkty ENNENG Motor to ultrawydajne silniki synchroniczne z magnesami trwałymi.

W porównaniu z tradycyjnymi silnikami wzbudzenia elektrycznego, silniki z magnesami trwałymi, zwłaszcza silniki z magnesami trwałymi ziem rzadkich, mają zalety prostej konstrukcji, niezawodnej pracy, niewielkich rozmiarów, lekkości, małych strat i wysokiej wydajności oraz elastycznego i różnorodnego kształtu i rozmiaru silnika.Zastosowanie jest niezwykle szerokie i obejmuje prawie wszystkie obszary lotnictwa, obrony narodowej, produkcji przemysłowej i rolniczej oraz życia codziennego.

Silnik synchroniczny z magnesami trwałymi ma następujące cechy:

• Sprawność znamionowa jest o 2% do 5% wyższa niż w przypadku zwykłych silników asynchronicznych;
• Sprawność szybko rośnie wraz ze wzrostem obciążenia.Gdy obciążenie zmienia się w zakresie od 25% do 120%, zachowuje wysoką sprawność.Zakres pracy o wysokiej sprawności jest znacznie wyższy niż w przypadku zwykłych silników asynchronicznych.Małe obciążenie, zmienne obciążenie i pełne obciążenie mają znaczący wpływ na oszczędność energii;
• Współczynniki mocy do 0,95 i więcej, nie jest wymagana kompensacja bierna;
• Współczynnik mocy jest znacznie poprawiony.W porównaniu z silnikami asynchronicznymi prąd roboczy jest zmniejszony o ponad 10%.Dzięki zmniejszeniu prądu roboczego i strat systemowych można osiągnąć efekty oszczędności energii na poziomie około 1%.
• Niski wzrost temperatury, wysoka gęstość mocy: 20 K niższy niż wzrost temperatury trójfazowego silnika asynchronicznego, wzrost temperatury projektowej jest taki sam i można go przekształcić w mniejszą objętość, oszczędzając bardziej efektywne materiały;
• Wysoki moment rozruchowy i duża przeciążalność: zgodnie z wymaganiami można go zaprojektować z wysokim momentem rozruchowym (3-5 razy) i dużą przeciążalnością;
• Zastosowano system sterowania prędkością o zmiennej częstotliwości, który jest lepszy w odpowiedzi dynamicznej i lepszy niż w silnikach asynchronicznych.
• Wymiary montażowe są takie same, jak obecnie szeroko stosowane silniki asynchroniczne, a konstrukcja i wybór są bardzo wygodne.
• Ze względu na wzrost współczynnika mocy wizualna moc transformatora systemu zasilania jest znacznie zmniejszona, co poprawia wydajność zasilania transformatora, a także może znacznie obniżyć koszt kabla systemowego (nowy projekt);
• Po zbudowaniu nowego projektu wszystkie układy napędowe wykorzystują silniki synchroniczne z magnesami trwałymi, inwestycja w projekt jest zasadniczo taka sama jak w przypadku silników asynchronicznych, a projekt może nadal uzyskiwać korzyści w zakresie oszczędności energii po uruchomieniu projektu;

W ogólnym sektorze przemysłowym, zastępując niskonapięciowe (380/660/1140V) wysokowydajne silniki asynchroniczne, system oszczędza od 5% do 30% energii, a wysokonapięciowe (6kV/10kV) wysokosprawne silniki asynchroniczne , system oszczędza od 2% do 10%.

Aplikacja:

Silniki synchroniczne z magnesami trwałymi można łączyć z przetwornicami częstotliwości, tworząc najlepszy bezstopniowy system kontroli prędkości w otwartej pętli, który jest szeroko stosowany w urządzeniach do kontroli prędkości w przemyśle petrochemicznym, włókien chemicznych, tekstyliach, maszynach, elektronice, szkle, guma, opakowaniowy, poligraficzny, papierniczy, poligraficzny i farbiarski, metalurgiczny i inne gałęzie przemysłu.

Struktura obwodu magnetycznego wirnika silnika synchronicznego z magnesami trwałymi jest inna, więc charakterystyka działania i układ sterowania silnika są również różne.Zgodnie z różnymi pozycjami magnesów trwałych na wirniku, silniki synchroniczne z magnesami trwałymi można podzielić głównie na typ powierzchni i typ wnętrza.W powierzchniowym silniku synchronicznym z magnesami trwałymi magnesy trwałe mają zwykle kształt płytek i są umieszczone na zewnętrznej powierzchni rdzenia wirnika.Ważną cechą tego silnika jest to, że główne indukcyjności osi prostej i ortogonalnej są sobie równe;wewnętrzny magnes trwały znajduje się wewnątrz wirnika, a między zewnętrzną powierzchnią magnesu trwałego a wewnętrznym kołem rdzenia stojana znajduje się nabiegunnik wykonany z materiału ferromagnetycznego, który może chronić magnes trwały.Ważną cechą tego silnika z magnesami trwałymi jest to, że główne indukcyjności osi prostej i kwadraturowej nie są sobie równe.Dlatego wydajność tych dwóch silników jest inna.

Kilka drobnych problemów, które można łatwo przeoczyć w przypadku silnika:

1. Dlaczego nie można używać silników ogólnych na obszarach płaskowyżu?

Wysokość ma niekorzystny wpływ na wzrost temperatury silnika, koronę silnika (silnik wysokiego napięcia) i komutację silnika prądu stałego.Należy zwrócić uwagę na trzy następujące aspekty:

(1) Im wyższa wysokość, tym wyższy wzrost temperatury silnika, tym niższa moc wyjściowa.Jednak gdy temperatura spada wraz ze wzrostem wysokości na tyle, aby skompensować wpływ wysokości na wzrost temperatury, znamionowa moc wyjściowa silnika może pozostać niezmieniona;

(2) Należy podjąć środki zapobiegające wyładowaniu koronowemu, gdy silnik wysokonapięciowy jest używany na płaskowyżu;

(3) Wysokość nie jest dobra dla komutacji silnika prądu stałego, dlatego należy zwrócić uwagę na wybór materiałów szczotek węglowych.

2. Dlaczego silnik nie nadaje się do pracy z małym obciążeniem?

Gdy silnik pracuje przy małym obciążeniu, spowoduje to:

(1) Współczynnik mocy silnika jest niski;

(2) Sprawność silnika jest niska.

(3) Spowoduje to marnotrawstwo sprzętu i nieekonomiczne działanie.

3. Dlaczego silnik nie uruchamia się w zimnym otoczeniu?

Nadmierne używanie silnika w środowisku o niskiej temperaturze spowoduje:

(1) Pęknięcia izolacji silnika;

(2) Smar łożyskowy zamarza;

(3) Proszek lutowniczy złącza drutu jest sproszkowany.

Dlatego silnik powinien być ogrzewany i przechowywany w zimnym otoczeniu, a uzwojenia i łożyska powinny być sprawdzane przed uruchomieniem.

4. Dlaczego silnik 60 Hz nie może korzystać z zasilacza 50 Hz?

Gdy silnik jest zaprojektowany, blacha ze stali krzemowej na ogół działa w obszarze nasycenia krzywej magnesowania.Gdy napięcie zasilania jest stałe, zmniejszenie częstotliwości spowoduje wzrost strumienia magnetycznego i prądu wzbudzenia, co spowoduje wzrost prądu silnika i zużycia miedzi, co ostatecznie doprowadzi do wzrostu temperatury silnika.W ciężkich przypadkach silnik może się spalić z powodu przegrzania cewki.

5.Miękki start silnika

Miękki start ma ograniczony efekt oszczędzania energii, ale może zmniejszyć wpływ rozruchu na sieć energetyczną, a także może zapewnić płynny rozruch w celu ochrony jednostki silnikowej.Zgodnie z teorią zachowania energii, dzięki dodaniu stosunkowo złożonego obwodu sterującego, miękki start nie tylko nie oszczędza energii, ale także zwiększa jej zużycie.Ale może zmniejszyć prąd rozruchowy obwodu i odgrywać rolę ochronną.
