Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: ENNENG
Orzecznictwo: CE,UL
Numer modelu: PMM
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: USD 500-5000/set
Szczegóły pakowania: Zdatne do żeglugi opakowanie
Czas dostawy: 15-120 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 20000 zestawów / rok
Nazwa: |
Magnetyczny silnik elektryczny |
Aktualny: |
AC |
Materiał: |
NdFeB ziem rzadkich |
Zakres mocy: |
5,5-3000kw |
Polacy: |
2,4,6,8,10 |
Napięcie: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Przeciwwybuchowy: |
TAK |
Kolor: |
Niebieski |
Typ: |
IPMSM |
Mieszkania: |
Żeliwo |
Nazwa: |
Magnetyczny silnik elektryczny |
Aktualny: |
AC |
Materiał: |
NdFeB ziem rzadkich |
Zakres mocy: |
5,5-3000kw |
Polacy: |
2,4,6,8,10 |
Napięcie: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Przeciwwybuchowy: |
TAK |
Kolor: |
Niebieski |
Typ: |
IPMSM |
Mieszkania: |
Żeliwo |

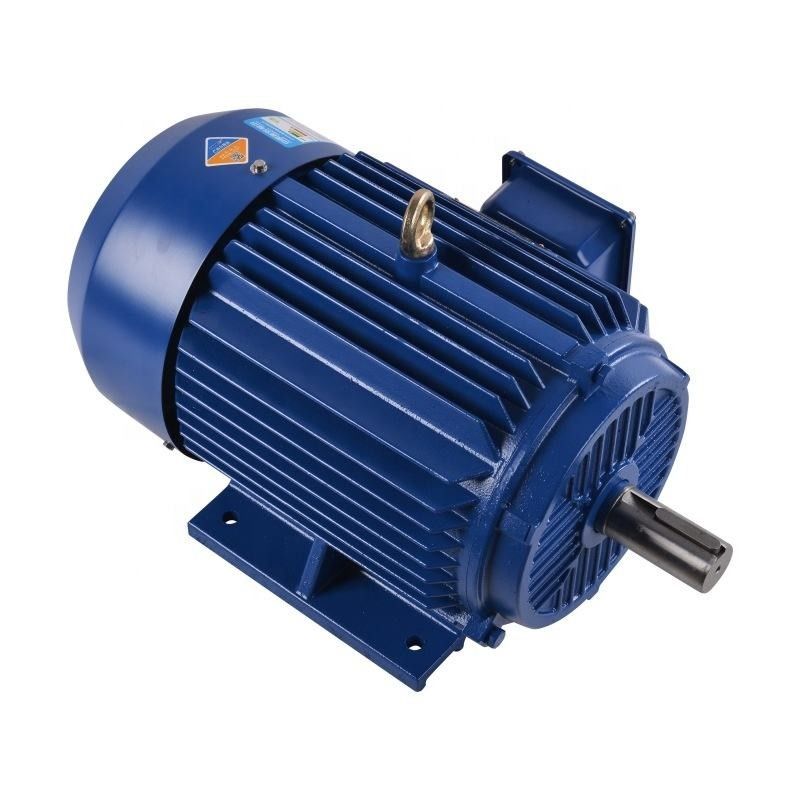

Energooszczędny, mały, wysokowydajny wewnętrzny silnik z magnesami trwałymi
Co to jest silnik synchroniczny z magnesami trwałymi?
Silnik synchroniczny z magnesami trwałymi (PMSM) to rodzaj silnika elektrycznego, który działa za pomocą magnesów trwałych osadzonych w jego wirniku.Jest również czasami określany jako bezszczotkowy silnik prądu przemiennego lub synchroniczny silnik z magnesami trwałymi.
W PMSM stojan (stacjonarna część silnika) zawiera szereg cewek, które są zasilane w sekwencji w celu wytworzenia wirującego pola magnetycznego.Wirnik (obrotowa część silnika) zawiera szereg magnesów trwałych, które są przystosowane do wytwarzania pola magnetycznego, które oddziałuje z polem magnetycznym wytwarzanym przez stojan.
Gdy dwa pola magnetyczne oddziałują na siebie, wirnik obraca się, wytwarzając energię mechaniczną, którą można wykorzystać do zasilania maszyn lub innych urządzeń.Ponieważ magnesy trwałe w wirniku zapewniają silne, stałe pole magnetyczne, PMSM są bardzo wydajne i wymagają mniej energii do działania niż inne typy silników elektrycznych.
PMSM są wykorzystywane w wielu różnych zastosowaniach, w tym w pojazdach elektrycznych, maszynach przemysłowych i urządzeniach gospodarstwa domowego.Są znane ze swojej wysokiej wydajności, niskich wymagań konserwacyjnych i precyzyjnego sterowania, co czyni je popularnym wyborem dla wielu różnych typów systemów.
Działanie silnika synchronicznego z magnesami trwałymi
Działanie silnika synchronicznego z magnesami trwałymi jest bardzo proste, szybkie i efektywne w porównaniu z silnikami konwencjonalnymi.Działanie PMSM zależy od wirującego pola magnetycznego stojana i stałego pola magnetycznego wirnika.Magnesy trwałe służą jako wirnik do wytwarzania stałego strumienia magnetycznego oraz działają i blokują się z prędkością synchroniczną.Te typy silników są podobne do bezszczotkowych silników prądu stałego.
Grupy wskazów powstają poprzez połączenie ze sobą uzwojeń stojana.Te grupy wskazów są połączone ze sobą, tworząc różne połączenia, takie jak gwiazda, delta oraz podwójne i pojedyncze fazy.Aby zredukować napięcia harmoniczne, uzwojenia powinny być krótko nawinięte względem siebie.
Kiedy trójfazowe zasilanie prądem przemiennym jest dostarczane do stojana, wytwarza on wirujące pole magnetyczne, a stałe pole magnetyczne jest indukowane przez magnes stały wirnika.Wirnik ten pracuje synchronicznie z prędkością synchroniczną.Cała praca PMSM zależy od szczeliny powietrznej między stojanem a wirnikiem bez obciążenia.
Jeśli szczelina powietrzna jest duża, straty powietrza silnika zostaną zmniejszone.Bieguny pola utworzone przez magnes stały są wyraźne.Silniki synchroniczne z magnesami trwałymi nie są silnikami samoczynnymi.Dlatego konieczne jest elektroniczne sterowanie zmienną częstotliwością stojana.
Analiza zasady zalet technicznych silnika z magnesami trwałymi
Zasada działania silnika synchronicznego z magnesami trwałymi jest następująca: w uzwojeniu stojana silnika do prądu trójfazowego, po prądzie przekazującym, utworzy on wirujące pole magnetyczne dla uzwojenia stojana silnika.Ponieważ wirnik jest zainstalowany z magnesem trwałym, biegun magnetyczny magnesu trwałego jest zamocowany, zgodnie z zasadą biegunów magnetycznych tej samej fazy przyciągających różne odpychanie, wirujące pole magnetyczne generowane w stojanie będzie napędzać wirnik do obracania się, obrót prędkość wirnika jest równa prędkości obracającego się bieguna wytwarzanej w stojanie.
Przebieg siły wstecznej:
Back emf jest skrótem od wstecznej siły elektromotorycznej, ale jest również znany jako przeciwelektromotoryczna siła.Zwrotna siła elektromotoryczna to napięcie, które występuje w silnikach elektrycznych, gdy występuje względny ruch między uzwojeniami stojana a polem magnetycznym wirnika.Geometryczne właściwości wirnika określą kształt fali siły wstecznej.Te przebiegi mogą być sinusoidalne, trapezowe, trójkątne lub coś pomiędzy.
Zarówno maszyny indukcyjne, jak i PM generują przebiegi wstecznej siły elektromotorycznej.W maszynie indukcyjnej przebieg wstecznej siły elektromotorycznej zanika, gdy szczątkowe pole wirnika powoli zanika z powodu braku pola stojana.Jednak w przypadku maszyny PM wirnik generuje własne pole magnetyczne.Dlatego napięcie może być indukowane w uzwojeniach stojana, gdy wirnik jest w ruchu.Napięcie wstecznej siły elektromotorycznej będzie rosło liniowo wraz z prędkością i jest kluczowym czynnikiem przy określaniu maksymalnej prędkości roboczej.
Silniki prądu przemiennego z magnesami trwałymi (PMAC) mają szeroki zakres zastosowań, w tym:
Maszyny przemysłowe: Silniki PMAC są wykorzystywane w różnych zastosowaniach maszyn przemysłowych, takich jak pompy, sprężarki, wentylatory i obrabiarki.Oferują wysoką wydajność, dużą gęstość mocy i precyzyjną kontrolę, co czyni je idealnymi do tych zastosowań.
Robotyka: Silniki PMAC są stosowane w robotyce i automatyce, gdzie oferują wysoką gęstość momentu obrotowego, precyzyjną kontrolę i wysoką wydajność.Są często stosowane w ramionach robotów, chwytakach i innych systemach sterowania ruchem.
Systemy HVAC: Silniki PMAC są stosowane w systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC), gdzie zapewniają wysoką wydajność, precyzyjne sterowanie i niski poziom hałasu.Są one często stosowane w wentylatorach i pompach w tych systemach.
Systemy energii odnawialnej: Silniki PMAC są stosowane w systemach energii odnawialnej, takich jak turbiny wiatrowe i urządzenia śledzące energię słoneczną, gdzie oferują wysoką wydajność, dużą gęstość mocy i precyzyjne sterowanie.Są często stosowane w generatorach i systemach śledzenia w tych systemach.
Sprzęt medyczny: Silniki PMAC są stosowane w sprzęcie medycznym, takim jak urządzenia do rezonansu magnetycznego, gdzie zapewniają wysoką gęstość momentu obrotowego, precyzyjną kontrolę i niski poziom hałasu.Są one często stosowane w silnikach napędzających ruchome części tych maszyn.
W zależności od sposobu mocowania magnesów do wirnika i konstrukcji wirnika, silniki synchroniczne z magnesami trwałymi można podzielić na dwa typy:
Powierzchniowy silnik synchroniczny z magnesami trwałymi (SPMSM)
Wewnętrzny silnik synchroniczny z magnesami trwałymi (IPMSM).
SPMSM montuje wszystkie elementy magnesu na powierzchni, a IPMSM umieszcza magnesy wewnątrz wirnika.
Zalety
Mały i lekki
W specjalnej konstrukcji elektromagnetycznej i konstrukcyjnej stosunek objętości do masy jest zmniejszony o 20%, długość całej maszyny jest zmniejszona o 10%, a pełna szybkość gniazd stojana jest zwiększona do 90%.
Wysoce zintegrowany
Silnik i falownik są wysoce zintegrowane, co pozwala uniknąć połączenia obwodu zewnętrznego między silnikiem a falownikiem i poprawia niezawodność produktów systemowych.
Energooszczędny
Wysokowydajny materiał z magnesów trwałych ziem rzadkich, specjalne gniazdo stojana i konstrukcja wirnika sprawiają, że ten silnik jest wydajny do standardu IE4.
Niestandardowy projekt
Indywidualne projektowanie i produkcja, dedykowane do maszyn specjalnych, ograniczają zbędne funkcje i marże projektowe oraz minimalizują koszty.
Niskie wibracje i hałas
Silnik jest napędzany bezpośrednio, hałas i wibracje sprzętu są niewielkie, a wpływ na środowisko pracy na budowie jest zmniejszony.
Bezobsługowy
Brak szybkoobrotowych części przekładni, brak konieczności regularnej wymiany smaru przekładniowego i prawdziwie bezobsługowy sprzęt.
Osłabienie/wzmocnienie strumienia silników PM
Strumień w silniku z magnesami trwałymi jest generowany przez magnesy.Pole strumienia porusza się po określonej ścieżce, którą można wzmocnić lub przeciwstawić.Wzmocnienie lub zintensyfikowanie pola strumienia pozwoli silnikowi tymczasowo zwiększyć generowany moment obrotowy.Sprzeciwienie się polu strumienia spowoduje zanegowanie istniejącego pola magnetycznego silnika.Zmniejszone pole magnetyczne ograniczy wytwarzanie momentu obrotowego, ale zmniejszy napięcie wstecznej siły elektromotorycznej.Zmniejszone napięcie wstecznej siły elektromotorycznej zwalnia napięcie, aby popychać silnik do pracy z wyższymi prędkościami wyjściowymi.Oba rodzaje pracy wymagają dodatkowego prądu silnika.Kierunek prądu silnika wzdłuż osi d, zapewniany przez sterownik silnika, określa pożądany efekt.
Jakie aplikacje wykorzystują silniki PMSM?
Branże korzystające z silników PMSM obejmują przemysł metalurgiczny, ceramiczny, gumowy, naftowy, tekstylny i wiele innych.Silniki PMSM można zaprojektować do pracy z prędkością synchroniczną przy zasilaniu o stałym napięciu i częstotliwości, a także do zastosowań z napędem o zmiennej prędkości (VSD).Szeroko stosowane w pojazdach elektrycznych (EV) ze względu na wysoką wydajność oraz gęstość mocy i momentu obrotowego, są na ogół lepszym wyborem w zastosowaniach o wysokim momencie obrotowym, takich jak miksery, szlifierki, pompy, wentylatory, dmuchawy, przenośniki i zastosowania przemysłowe, w których tradycyjnie stosowane są silniki indukcyjne znaleziony.
Silniki synchroniczne z magnesami trwałymi z magnesami wewnętrznymi: Maksymalna efektywność energetyczna
Silnik synchroniczny z magnesami trwałymi i magnesami wewnętrznymi (IPMSM) to idealny silnik do zastosowań trakcyjnych, w których maksymalny moment obrotowy nie występuje przy maksymalnej prędkości.Ten typ silnika jest stosowany w aplikacjach wymagających dużej dynamiki i przeciążalności.Jest to również doskonały wybór, jeśli chcesz obsługiwać wentylatory lub pompy w zakresie IE4 i IE5.Wysokie koszty zakupu zwykle zwracają się poprzez oszczędności energii w czasie pracy, pod warunkiem, że pracujesz z odpowiednią przetwornicą częstotliwości.
Nasze przetwornice częstotliwości montowane na silniku wykorzystują zintegrowaną strategię sterowania opartą na MTPA (maksymalny moment obrotowy na amper).Pozwala to na eksploatację silników synchronicznych z magnesami trwałymi z maksymalną efektywnością energetyczną.Przeciążalność 200%, doskonały moment rozruchowy i rozszerzony zakres regulacji prędkości pozwalają również w pełni wykorzystać moc silnika.Dla szybkiego zwrotu kosztów i najbardziej efektywnych procesów kontrolnych.
Silniki synchroniczne z magnesami trwałymi z magnesami zewnętrznymi do klasycznych zastosowań serwo
Silniki synchroniczne z magnesami trwałymi z magnesami zewnętrznymi (SPMSM) są idealnymi silnikami, gdy potrzebne są duże przeciążenia i szybkie przyspieszenie, na przykład w klasycznych aplikacjach serwo.Wydłużona konstrukcja zapewnia również niską bezwładność masy i umożliwia optymalny montaż.Jednak wadą systemu składającego się z SPMSM i przemiennika częstotliwości są koszty z tym związane, ponieważ często stosuje się kosztowną technologię wtykową i wysokiej jakości enkodery.
Dlaczego warto wybrać silnik IPM zamiast SPM?
1. Wysoki moment obrotowy uzyskuje się przez zastosowanie momentu reluktancyjnego jako dodatku do momentu magnetycznego.
2. Silniki IPM zużywają do 30% mniej energii w porównaniu z konwencjonalnymi silnikami elektrycznymi.
3. Zwiększone bezpieczeństwo mechaniczne, ponieważ w przeciwieństwie do SPM magnes nie odłącza się pod wpływem siły odśrodkowej.
4. Może reagować na szybkie obroty silnika, kontrolując dwa rodzaje momentu obrotowego za pomocą sterowania wektorowego.
