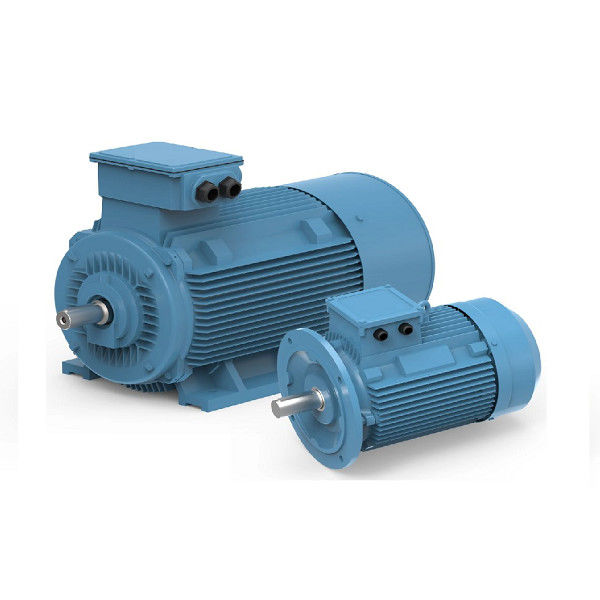

Niestandardowy silnik elektryczny z magnesami trwałymi

Co to jest silnik synchroniczny z magnesami trwałymi?

SILNIK SYNCHRONICZNY Z MAGNESEM TRWAŁYM składa się głównie ze stojana, wirnika, podwozia, przedniej i tylnej pokrywy, łożysk itp. Struktura stojana jest zasadniczo taka sama jak w przypadku zwykłych silników asynchronicznych, a główna różnica między silnikiem synchronicznym z magnesami trwałymi silnik i inne rodzaje silników to jego wirnik.

Materiał magnesu trwałego ze wstępnie namagnesowanym (naładowanym magnetycznie) magnesem na powierzchni lub wewnątrz magnesu stałego silnika zapewnia niezbędną szczelinę powietrzną pola magnetycznego dla silnika.Ta struktura wirnika może skutecznie zmniejszyć objętość silnika, zmniejszyć straty i poprawić wydajność.

Struktury silnikowe PM

Konstrukcje silników PM można podzielić na dwie kategorie: wewnętrzne i powierzchniowe.Każda kategoria ma swój podzbiór kategorii.Powierzchniowy silnik z magnesami trwałymi może mieć magnesy na powierzchni wirnika lub w nim być, aby zwiększyć solidność konstrukcji.Pozycjonowanie i konstrukcja wewnętrznego silnika z magnesami trwałymi mogą się znacznie różnić.Magnesy silnika IPM można wstawić jako duży blok lub naprzemiennie, gdy zbliżają się do rdzenia.Inną metodą jest osadzanie ich we wzorze szprych.

Analiza zasady zalet technicznych silnika z magnesami trwałymi

Zasada działania silnika synchronicznego z magnesami trwałymi jest następująca: w uzwojeniu stojana silnika do prądu trójfazowego, po prądzie przekazującym, utworzy on wirujące pole magnetyczne dla uzwojenia stojana silnika.Ponieważ wirnik jest zainstalowany z magnesem trwałym, biegun magnetyczny magnesu trwałego jest zamocowany, zgodnie z zasadą biegunów magnetycznych tej samej fazy przyciągających różne odpychanie, wirujące pole magnetyczne generowane w stojanie będzie napędzać wirnik do obracania się, obrót prędkość wirnika jest równa prędkości obracającego się bieguna wytwarzanej w stojanie.

Dzięki zastosowaniu magnesów trwałych do wytwarzania pól magnetycznych proces wirnika jest dojrzały, niezawodny i elastyczny pod względem wielkości, a projektowana moc może wynosić od kilkudziesięciu watów do megawatów.Jednocześnie zwiększając lub zmniejszając liczbę par magnesów trwałych wirnika, łatwiej jest zmienić liczbę biegunów silnika, co powoduje poszerzenie zakresu prędkości obrotowych silników synchronicznych z magnesami trwałymi.W przypadku wielobiegunowych wirników z magnesami trwałymi prędkość znamionowa może wynosić zaledwie jedną cyfrę, co jest trudne do osiągnięcia w przypadku zwykłych silników asynchronicznych.

Szczególnie w środowisku aplikacji o małej prędkości i dużej mocy, silnik synchroniczny z magnesami trwałymi może być napędzany bezpośrednio przez konstrukcję wielobiegunową przy niskiej prędkości, w porównaniu ze zwykłym silnikiem plus reduktor, można podkreślić zalety silnika synchronicznego z magnesami trwałymi .

Osłabienie/wzmocnienie strumienia silników PM

Strumień w silniku z magnesami trwałymi jest generowany przez magnesy.Pole strumienia porusza się po określonej ścieżce, którą można wzmocnić lub przeciwstawić.Wzmocnienie lub zintensyfikowanie pola strumienia pozwoli silnikowi tymczasowo zwiększyć generowany moment obrotowy.Sprzeciwienie się polu strumienia spowoduje zanegowanie istniejącego pola magnetycznego silnika.Zmniejszone pole magnetyczne ograniczy wytwarzanie momentu obrotowego, ale zmniejszy napięcie wstecznej siły elektromotorycznej.Zmniejszone napięcie wstecznej siły elektromotorycznej zwalnia napięcie, aby popychać silnik do pracy z wyższymi prędkościami wyjściowymi.Oba rodzaje pracy wymagają dodatkowego prądu silnika.Kierunek prądu silnika wzdłuż osi d, zapewniany przez sterownik silnika, określa pożądany efekt.
