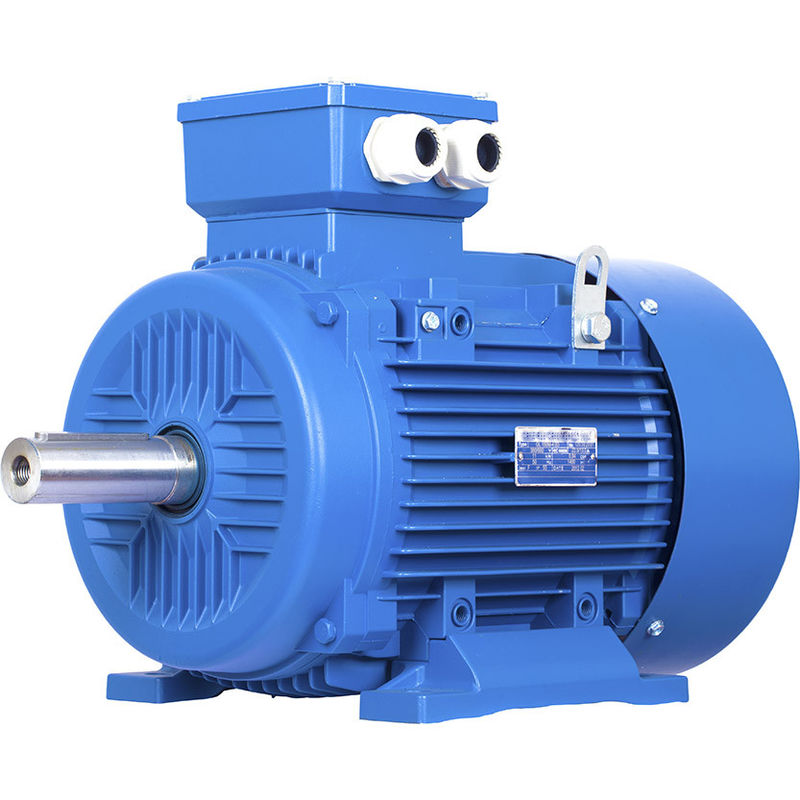

Silnik z magnesem neodymowym IP54 IP55 IP68

Różnice między silnikiem z magnesami trwałymi a silnikiem asynchronicznym

01. Struktura wirnika

Silnik asynchroniczny: Wirnik składa się z żelaznego rdzenia i uzwojenia, głównie wirników klatkowych i drutowych.Wirnik klatkowy jest odlewany z aluminiowych prętów.Pole magnetyczne pręta aluminiowego przecinającego stojan napędza wirnik.

Silnik PMSM: Magnesy trwałe są osadzone w biegunach magnetycznych wirnika i są wprawiane w ruch obrotowy przez wirujące pole magnetyczne generowane w stojanie zgodnie z zasadą, że bieguny magnetyczne tej samej fazy przyciągają różne odpychania.

02. Wydajność

Silniki asynchroniczne: muszą pobierać prąd ze wzbudzenia sieci, co powoduje pewną utratę energii, prądu biernego silnika i niskiego współczynnika mocy.

Silnik PMSM: Pole magnetyczne jest wytwarzane przez magnesy trwałe, wirnik nie potrzebuje prądu wzbudzającego, a wydajność silnika jest lepsza.

03. Objętość i waga

Zastosowanie wysokowydajnych materiałów z magnesami trwałymi sprawia, że ​​pole magnetyczne szczeliny powietrznej silników synchronicznych z magnesami trwałymi jest większe niż w przypadku silników asynchronicznych.Rozmiar i waga są zmniejszone w porównaniu z silnikami asynchronicznymi.Będzie o jeden lub dwa rozmiary mniejsze niż silniki asynchroniczne.

04. Prąd rozruchowy silnika

Silnik asynchroniczny: jest uruchamiany bezpośrednio przez energię elektryczną o częstotliwości sieciowej, a prąd rozruchowy jest duży, który może osiągnąć 5 do 7 razy prąd znamionowy, co ma ogromny wpływ na sieć energetyczną w jednej chwili.Duży prąd rozruchowy powoduje wzrost spadku napięcia rezystancji upływowej uzwojenia stojana, a moment rozruchowy jest mały, więc nie można uzyskać rozruchu przy dużym obciążeniu.Nawet jeśli używany jest falownik, można go uruchomić tylko w zakresie znamionowego prądu wyjściowego.

Silnik PMSM: jest napędzany przez dedykowany sterownik, który nie spełnia znamionowych wymagań wyjściowych reduktora.Rzeczywisty prąd rozruchowy jest mały, prąd jest stopniowo zwiększany w zależności od obciążenia, a moment rozruchowy jest duży.

05. Współczynnik mocy

Silniki asynchroniczne mają niski współczynnik mocy, muszą pochłaniać dużą ilość prądu biernego z sieci energetycznej, duży prąd rozruchowy silników asynchronicznych spowoduje krótkotrwały wpływ na sieć energetyczną, a długotrwałe użytkowanie spowoduje pewne uszkodzenia do urządzeń sieci elektroenergetycznej i transformatorów.Konieczne jest dodanie jednostek kompensacji mocy i wykonanie kompensacji mocy biernej, aby zapewnić jakość sieci elektroenergetycznej i zwiększyć koszty użytkowania urządzeń.

W wirniku silnika synchronicznego z magnesami trwałymi nie występuje prąd indukowany, a współczynnik mocy silnika jest wysoki, co poprawia współczynnik jakości sieci elektroenergetycznej i eliminuje konieczność instalowania kompensatora.

06. Konserwacja

Konstrukcja silnika asynchronicznego + reduktora będzie generować wibracje, ciepło, wysoką awaryjność, duże zużycie smaru i wysokie koszty konserwacji ręcznej;spowoduje to pewne straty związane z przestojami.

Trójfazowy silnik synchroniczny z magnesami trwałymi bezpośrednio napędza sprzęt.Ponieważ reduktor jest wyeliminowany, prędkość wyjściowa silnika jest niska, hałas mechaniczny jest niski, wibracje mechaniczne są małe, a wskaźnik awaryjności jest niski.Cały układ napędowy jest prawie bezobsługowy.

Równanie pola elektromagnetycznego i momentu obrotowego

W maszynie synchronicznej średnia siła elektromotoryczna indukowana na fazę jest nazywana polem elektromagnetycznym indukującym dynamikę w silniku synchronicznym, strumień wycinany przez każdy przewodnik na obrót wynosi Pϕ Webera

Wtedy czas potrzebny na wykonanie jednego obrotu wynosi 60/N sek

Średnią EMF indukowaną na przewodnik można obliczyć za pomocą

( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Tph

Gdzie Tph = Zph / 2

Dlatego średni EMF na fazę wynosi,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph

Gdzie Tph = nie.Zwojów połączonych szeregowo na fazę

ϕ = strumień/biegun w Weberze

P = nie.biegunów

F= częstotliwość w Hz

Zph= nie.Z przewodów połączonych szeregowo na fazę.= Zph/3

Równanie EMF zależy od cewek i przewodników na stojanie.W przypadku tego silnika uwzględniono również współczynnik dystrybucji Kd i współczynnik skoku Kp.

Stąd E = 4 x ϕ xfx Tph xKd x Kp

Równanie momentu obrotowego silnika synchronicznego z magnesami trwałymi jest podane jako

T = (3 x Eph x Iph x sinβ) / ωm

Silniki prądu przemiennego z magnesami trwałymi (PMAC) mają szeroki zakres zastosowań, w tym:

Maszyny przemysłowe: Silniki PMAC są wykorzystywane w różnych zastosowaniach maszyn przemysłowych, takich jak pompy, sprężarki, wentylatory i obrabiarki.Oferują wysoką wydajność, dużą gęstość mocy i precyzyjną kontrolę, co czyni je idealnymi do tych zastosowań.

Robotyka: Silniki PMAC są stosowane w robotyce i automatyce, gdzie oferują wysoką gęstość momentu obrotowego, precyzyjną kontrolę i wysoką wydajność.Są często stosowane w ramionach robotów, chwytakach i innych systemach sterowania ruchem.

Systemy HVAC: Silniki PMAC są stosowane w systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC), gdzie zapewniają wysoką wydajność, precyzyjne sterowanie i niski poziom hałasu.Są one często stosowane w wentylatorach i pompach w tych systemach.

Systemy energii odnawialnej: Silniki PMAC są stosowane w systemach energii odnawialnej, takich jak turbiny wiatrowe i urządzenia śledzące energię słoneczną, gdzie oferują wysoką wydajność, dużą gęstość mocy i precyzyjne sterowanie.Są często stosowane w generatorach i systemach śledzenia w tych systemach.

Sprzęt medyczny: Silniki PMAC są stosowane w sprzęcie medycznym, takim jak urządzenia do rezonansu magnetycznego, gdzie zapewniają wysoką gęstość momentu obrotowego, precyzyjną kontrolę i niski poziom hałasu.Są one często stosowane w silnikach napędzających ruchome części tych maszyn.

SPM kontra IPM

Silnik PM można podzielić na dwie główne kategorie: silniki z magnesami trwałymi powierzchniowymi (SPM) i silniki z magnesami trwałymi wewnętrznymi (IPM).Żaden typ konstrukcji silnika nie zawiera prętów wirnika.Oba typy generują strumień magnetyczny przez magnesy trwałe przymocowane do lub wewnątrz wirnika.

Silniki SPM mają magnesy przymocowane do zewnętrznej powierzchni wirnika.Z powodu tego mechanicznego mocowania ich wytrzymałość mechaniczna jest słabsza niż w przypadku silników IPM.Osłabiona wytrzymałość mechaniczna ogranicza maksymalną bezpieczną prędkość mechaniczną silnika.Ponadto silniki te wykazują bardzo ograniczoną istotność magnetyczną (Ld ≈ Lq).Wartości indukcyjności mierzone na zaciskach wirnika są stałe niezależnie od położenia wirnika.Ze względu na bliski jedności współczynnik istotności, konstrukcje silników SPM polegają w znacznym stopniu, jeśli nie całkowicie, na składowej momentu magnetycznego w celu wytworzenia momentu obrotowego.

Silniki IPM mają magnes stały osadzony w samym wirniku.W przeciwieństwie do swoich odpowiedników SPM, lokalizacja magnesów trwałych sprawia, że ​​silniki IPM są bardzo solidne mechanicznie i nadają się do pracy z bardzo dużymi prędkościami.Silniki te charakteryzują się również stosunkowo wysokim współczynnikiem istotności magnetycznej (Lq > Ld).Ze względu na swoją istotność magnetyczną silnik IPM ma zdolność generowania momentu obrotowego, wykorzystując zarówno komponenty magnetyczne, jak i reluktancyjne momentu obrotowego silnika.

Właściwości silnika IPM (wewnętrzny magnes trwały).

Wysoki moment obrotowy i wysoka wydajność
Wysoki moment obrotowy i wysoką moc wyjściową uzyskuje się dzięki zastosowaniu momentu reluktancyjnego oprócz momentu magnetycznego.

Energooszczędna praca
Zużywa do 30% mniej energii w porównaniu do konwencjonalnych silników SPM.

Szybki obrót
Może reagować na szybkie obroty silnika, kontrolując dwa rodzaje momentu obrotowego za pomocą sterowania wektorowego.

Bezpieczeństwo
Ponieważ magnes stały jest osadzony, bezpieczeństwo mechaniczne jest większe, ponieważ w przeciwieństwie do SPM magnes nie odłącza się pod wpływem siły odśrodkowej.

Dlaczego warto wybrać silnik IPM zamiast SPM?

1. Wysoki moment obrotowy uzyskuje się przez zastosowanie momentu reluktancyjnego jako dodatku do momentu magnetycznego.

2. Silniki IPM zużywają do 30% mniej energii w porównaniu z konwencjonalnymi silnikami elektrycznymi.

3. Zwiększone bezpieczeństwo mechaniczne, ponieważ w przeciwieństwie do SPM magnes nie odłącza się pod wpływem siły odśrodkowej.

4. Może reagować na szybkie obroty silnika, kontrolując dwa rodzaje momentu obrotowego za pomocą sterowania wektorowego.

Osłabienie/wzmocnienie strumienia silników PM

Strumień w silniku z magnesami trwałymi jest generowany przez magnesy.Pole strumienia porusza się po określonej ścieżce, którą można wzmocnić lub przeciwstawić.Wzmocnienie lub zintensyfikowanie pola strumienia pozwoli silnikowi tymczasowo zwiększyć generowany moment obrotowy.Sprzeciwienie się polu strumienia spowoduje zanegowanie istniejącego pola magnetycznego silnika.Zmniejszone pole magnetyczne ograniczy wytwarzanie momentu obrotowego, ale zmniejszy napięcie wstecznej siły elektromotorycznej.Zmniejszone napięcie wstecznej siły elektromotorycznej zwalnia napięcie, aby popychać silnik do pracy z wyższymi prędkościami wyjściowymi.Oba rodzaje pracy wymagają dodatkowego prądu silnika.Kierunek prądu silnika wzdłuż osi d, zapewniany przez sterownik silnika, określa pożądany efekt.

Trend rozwojowy silników z magnesami trwałymi z metali ziem rzadkich

Silniki z magnesami trwałymi ziem rzadkich rozwijają się w kierunku dużej mocy (wysoka prędkość, wysoki moment obrotowy), wysokiej funkcjonalności i miniaturyzacji oraz stale poszerzają nowe odmiany silników i obszary zastosowań, a perspektywy zastosowania są bardzo optymistyczne.Aby sprostać potrzebom, proces projektowania i produkcji silników z magnesami trwałymi ziem rzadkich nadal wymaga ciągłych innowacji, struktura elektromagnetyczna będzie bardziej złożona, struktura obliczeniowa będzie dokładniejsza, a proces produkcyjny będzie bardziej zaawansowany i odpowiedni.
