Alternator wirnika z magnesami trwałymi, alternator turbiny o niskim poziomie wody

Producent alternatora z magnesami trwałymi małej turbiny wodnej o niskim poziomie wody

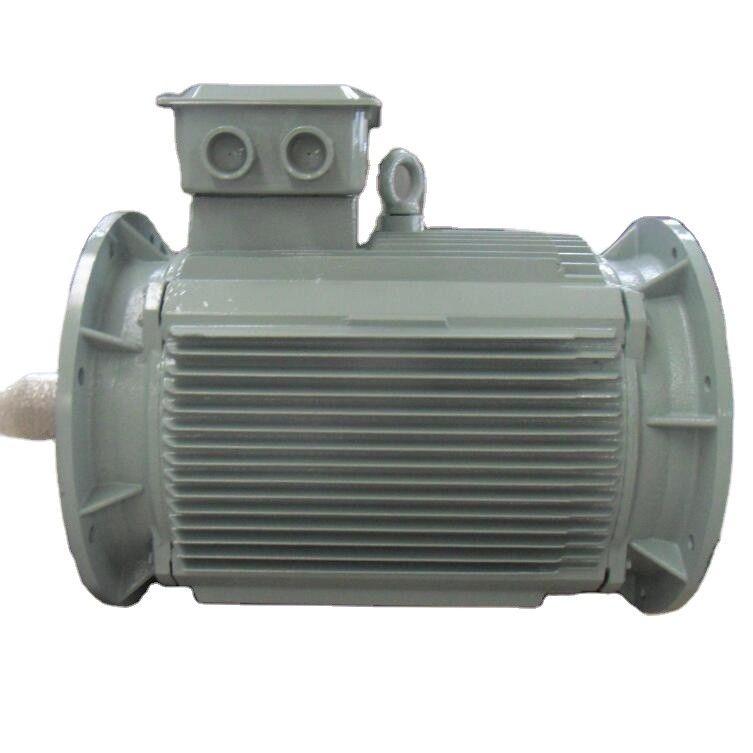

Rysunek produktu

Parametr techniczny

Szczegółowe zdjęcia

Co to jest generator z magnesami trwałymi?

Generatory z magnesami trwałymi to maszyny synchroniczne, w których uzwojenia wirnika zostały zastąpione magnesami trwałymi.Nie potrzebują osobnego wzbudzenia, więc straty wzbudzenia wirnika – około 30% całkowitych strat konwencjonalnego generatora – są wyeliminowane.Skutkuje to wysoką gęstością mocy i niewielkimi rozmiarami przy najwyższej wydajności przy wszystkich prędkościach, oferując maksymalną roczną produkcję energii przy najniższych kosztach eksploatacji.

Struktura

Generator z magnesami trwałymi składa się głównie z wirnika, pokrywy końcowej i stojana.Budowa stojana jest bardzo podobna do budowy zwykłego alternatora.Największą różnicą między strukturą wirnika a alternatorem jest to, że są wysokiej jakości. Zgodnie z położeniem magnesu stałego na wirniku, generator z magnesami trwałymi jest zwykle podzielony na strukturę wirnika powierzchniowego i wbudowaną strukturę wirnika .

Zasada działania

Generator z magnesami trwałymi wykorzystuje zasadę indukcji elektromagnetycznej, polegającą na tym, że drut przecina linię pola magnetycznego w celu indukowania potencjału elektrycznego i przekształca energię mechaniczną głównego napędu w energię elektryczną.Składa się z dwóch części, stojana i wirnika.Stojan jest twornikiem, który wytwarza energię elektryczną, a wirnik jest biegunem magnetycznym.Stojan składa się z żelaznego rdzenia twornika, równomiernie rozładowanego uzwojenia trójfazowego, podstawy maszyny i pokrywy końcowej.

Wirnik jest zwykle typu ukrytego bieguna, który składa się z uzwojenia wzbudzenia, żelaznego rdzenia i wału, pierścienia ochronnego, pierścienia środkowego i tak dalej.

Uzwojenie wzbudzenia wirnika jest zasilane prądem stałym w celu wytworzenia pola magnetycznego zbliżonego do rozkładu sinusoidalnego (zwanego polem magnetycznym wirnika), a jego efektywny strumień wzbudzenia przecina się z nieruchomym uzwojeniem twornika.Kiedy wirnik się obraca, jego pole magnetyczne obraca się razem z nim.Za każdym razem, gdy wykonywany jest obrót, magnetyczne linie siły przecinają po kolei każdą fazę uzwojenia stojana, a trójfazowy potencjał prądu przemiennego jest indukowany w trójfazowym uzwojeniu stojana.

Gdy generator pm pracuje z symetrycznym obciążeniem, trójfazowy prąd twornika syntetyzuje się w celu wytworzenia wirującego pola magnetycznego o synchronicznej prędkości.Pola stojana i wirnika oddziałują na siebie, generując moment hamujący.Mechaniczny moment obrotowy z turbiny pokonuje moment hamujący i działa.

Korzyści

• Najwyższa wydajność przy wszystkich prędkościach turbiny
• Sprawdzona niezawodność z maksymalnym uzyskiem energii
• Niski koszt posiadania we wszystkich aspektach, od zakupu po przestoje i konserwację
• Wytrzymałość zwarciowa bez rozmagnesowania
• Wirnik o dużej wytrzymałości na nadobroty
• Konstrukcja łożyska pozwala uniknąć prądów krążących
• Kompaktowy rozmiar
