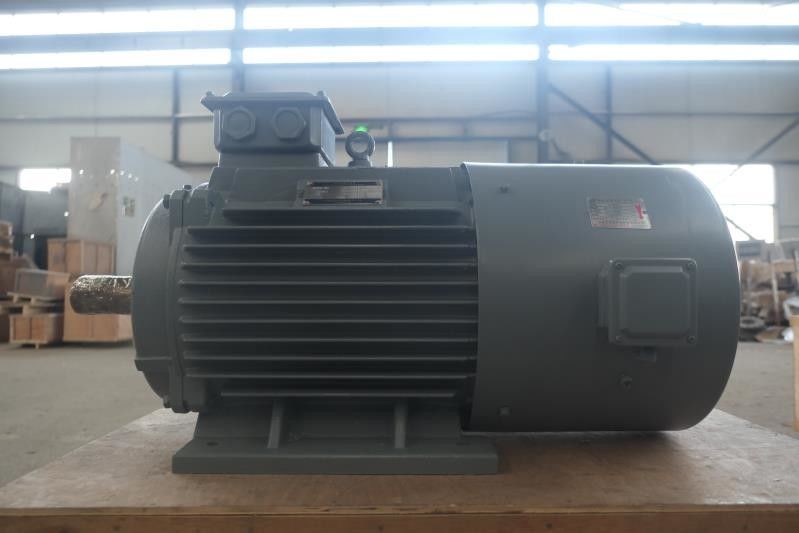

Alternator z magnesami trwałymi o niskiej prędkości obrotowej Niski poziom hałasu i konserwacji

Niski poziom hałasu i konserwacja Alternator z magnesami trwałymi o niskiej prędkości obrotowej

Rysunek produktu

Parametr techniczny

Szczegółowe zdjęcia

Co to jest generator z magnesami trwałymi?

Generator z magnesami trwałymi jest urządzeniem przetwarzającym energię mechaniczną na energię elektryczną.W urządzeniu tym uzwojenia wirnika zostały zastąpione magnesami trwałymi.Generatory z magnesami trwałymi są używane głównie w zastosowaniach przemysłowych, takich jak turbiny i silniki do produkcji komercyjnej energii elektrycznej, alternator z magnesami trwałymi jest alternatywnym źródłem energii i ma wiele zalet, które czynią go doskonałym urządzeniem do różnych zastosowań mieszkaniowych, komercyjnych i przemysłowych .

Struktura

Generator z magnesami trwałymi składa się głównie z wirnika, pokrywy końcowej i stojana.Budowa stojana jest bardzo podobna do budowy zwykłego alternatora.Największą różnicą między strukturą wirnika a alternatorem jest to, że są wysokiej jakości. Zgodnie z położeniem magnesu stałego na wirniku, generator z magnesami trwałymi jest zwykle podzielony na strukturę wirnika powierzchniowego i wbudowaną strukturę wirnika .

Zasada działania

Generator z magnesami trwałymi wykorzystuje zasadę indukcji elektromagnetycznej, polegającą na tym, że drut przecina linię pola magnetycznego w celu indukowania potencjału elektrycznego i przekształca energię mechaniczną głównego napędu w energię elektryczną.Składa się z dwóch części, stojana i wirnika.Stojan jest twornikiem, który wytwarza energię elektryczną, a wirnik jest biegunem magnetycznym.Stojan składa się z żelaznego rdzenia twornika, równomiernie rozładowanego uzwojenia trójfazowego, podstawy maszyny i pokrywy końcowej.

Wirnik jest zwykle typu ukrytego bieguna, który składa się z uzwojenia wzbudzenia, żelaznego rdzenia i wału, pierścienia ochronnego, pierścienia środkowego i tak dalej.

Uzwojenie wzbudzenia wirnika jest zasilane prądem stałym w celu wytworzenia pola magnetycznego zbliżonego do rozkładu sinusoidalnego (zwanego polem magnetycznym wirnika), a jego efektywny strumień wzbudzenia przecina się z nieruchomym uzwojeniem twornika.Kiedy wirnik się obraca, jego pole magnetyczne obraca się razem z nim.Za każdym razem, gdy wykonywany jest obrót, magnetyczne linie siły przecinają po kolei każdą fazę uzwojenia stojana, a trójfazowy potencjał prądu przemiennego jest indukowany w trójfazowym uzwojeniu stojana.

Gdy generator pm pracuje z symetrycznym obciążeniem, trójfazowy prąd twornika syntetyzuje się w celu wytworzenia wirującego pola magnetycznego o synchronicznej prędkości.Pola stojana i wirnika oddziałują na siebie, generując moment hamujący.Mechaniczny moment obrotowy z turbiny pokonuje moment hamujący i działa.

Wirnik alternatora z magnesami trwałymi jest bezpośrednio wyposażony w turbinę wiatrową, dzięki czemu może generować stałą moc elektryczną.Wydajność synchronicznych alternatorów z magnesami trwałymi jest znacznie wyższa niż w przypadku generatorów asynchronicznych.Oferuje szereg zalet w porównaniu z generatorami asynchronicznymi i są one następujące:

· Napęd bezpośredni (bez mnożnika prędkości, bez skrzyni biegów)

· Praktycznie bez konserwacji

· Najwyższy stosunek mocy do masy w napędzie bezpośrednim

· Wysoka wydajność

· Uproszczenie konstrukcji mechanicznej · Łatwy interfejs mechaniczny

· Optymalizacja kosztów

· Są przyjazne dla środowiska i nie polegają na zewnętrznej pogodzie do produkcji energii elektrycznej

· Są mniejsze i dlatego wymagają znacznie mniej miejsca w porównaniu do innych typów generatorów.

· Te generatory z magnesami trwałymi działają przez lata i dłużej bez żadnego zużycia.Dodatkowo są bezgłośne i bezszumowe, dzięki czemu nie powodują zanieczyszczenia akustycznego.

ZASTOSOWANIA GENERATORA MAGNESU STAŁEGO

· Niskoobrotowe PMG z napędem bezpośrednim działają bez żadnej skrzyni biegów i szybko obracających się części, co skutkuje zwiększoną niezawodnością i doskonałą wydajnością układu napędowego.

· Generator może być zaprojektowany z segmentową konstrukcją stojana.Zapewnia to redundancję i umożliwia naprawę generatora w gondoli bez pełnego demontażu.Opcjonalnie nasz projekt generatora może wykorzystywać łożysko generatora jako główne łożysko turbiny, aby zintegrować układ hamulcowy turbiny z konstrukcją generatora.Korzyści to prostota, mniej komponentów, a co za tym idzie, większa niezawodność.

· Wraz z rosnącymi kosztami energii elektrycznej coraz większa liczba populacji szuka alternatywnego źródła energii, a generatory z magnesami trwałymi doskonale wypełniają tę lukę.Generatory te mogą również zmniejszyć obciążenie środowiska, ponieważ nie wykorzystują żadnych nieodnawialnych źródeł energii do produkcji energii elektrycznej.
