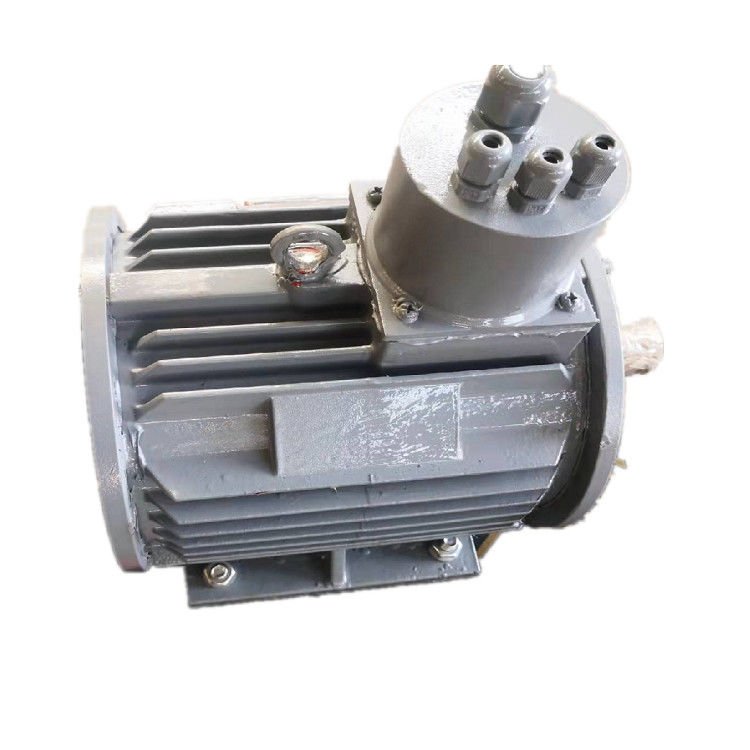

Bezpaliwowy alternator z magnesami trwałymi 1000 kW 500 obr./min IP54 IP55 IP68

1000 kW 500 obr./min 400 V 50 Hz Alternator generatora z magnesami trwałymi bez paliwa

Rysunek produktu

Parametr techniczny

Szczegółowe zdjęcia

Co to jest generator z magnesami trwałymi?

Generator z magnesami trwałymi to maszyna elektryczna, która wytwarza energię elektryczną z energii mechanicznej obracającego się wału.Generator składa się z wirnika zawierającego magnesy trwałe oraz stojana zawierającego uzwojenia.Gdy wirnik obraca się, pole magnetyczne magnesów trwałych indukuje prąd elektryczny w uzwojeniach stojana, który jest następnie przekazywany do obciążenia.Generator nie wymaga zewnętrznego źródła zasilania do wytworzenia pola magnetycznego, ponieważ magnesy trwałe zapewniają ciągłe źródło energii magnetycznej.Generatory z magnesami trwałymi są powszechnie stosowane w zastosowaniach związanych z energią odnawialną, takich jak turbiny wiatrowe i elektrownie wodne, ponieważ są bardzo wydajne i niezawodne.

Struktura

Generator z magnesami trwałymi składa się głównie z wirnika, pokrywy końcowej i stojana.Budowa stojana jest bardzo podobna do budowy zwykłego alternatora.Największą różnicą między strukturą wirnika a alternatorem jest to, że są wysokiej jakości. Zgodnie z położeniem magnesu stałego na wirniku, generator z magnesami trwałymi jest zwykle podzielony na strukturę wirnika powierzchniowego i wbudowaną strukturę wirnika .

Zasada działania

Generator z magnesami trwałymi wykorzystuje zasadę indukcji elektromagnetycznej, polegającą na tym, że drut przecina linię pola magnetycznego w celu indukowania potencjału elektrycznego i przekształca energię mechaniczną głównego napędu w energię elektryczną.Składa się z dwóch części, stojana i wirnika.Stojan jest twornikiem, który wytwarza energię elektryczną, a wirnik jest biegunem magnetycznym.Stojan składa się z żelaznego rdzenia twornika, równomiernie rozładowanego uzwojenia trójfazowego, podstawy maszyny i pokrywy końcowej.

Wirnik jest zwykle typu ukrytego bieguna, który składa się z uzwojenia wzbudzenia, żelaznego rdzenia i wału, pierścienia ochronnego, pierścienia środkowego i tak dalej.

Uzwojenie wzbudzenia wirnika jest zasilane prądem stałym w celu wytworzenia pola magnetycznego zbliżonego do rozkładu sinusoidalnego (zwanego polem magnetycznym wirnika), a jego efektywny strumień wzbudzenia przecina się z nieruchomym uzwojeniem twornika.Kiedy wirnik się obraca, jego pole magnetyczne obraca się razem z nim.Za każdym razem, gdy wykonywany jest obrót, magnetyczne linie siły przecinają po kolei każdą fazę uzwojenia stojana, a trójfazowy potencjał prądu przemiennego jest indukowany w trójfazowym uzwojeniu stojana.

Gdy generator pm pracuje z symetrycznym obciążeniem, trójfazowy prąd twornika syntetyzuje się w celu wytworzenia wirującego pola magnetycznego o synchronicznej prędkości.Pola stojana i wirnika oddziałują na siebie, generując moment hamujący.Mechaniczny moment obrotowy z turbiny pokonuje moment hamujący i działa.

Cechy

① Generator ma wiele biegunów, które poprawiają częstotliwość i wydajność, oszczędzając koszty prostowników i falowników.

② Analiza Elementów Skończonych jest wykorzystywana podczas projektowania zwartej struktury generatora.Niski moment rozruchowy rozwiązuje problem małego rozruchu wiatrowego, poprawiając wykorzystanie energii wiatrowej.

③ Pomiń wzmacniacz biegów, popraw niezawodność i wydajność generatora oraz zmniejsz ilość konserwacji.

④ Izolacja klasy H, impregnacja próżniowa.

⑤ Mieć wiele struktur, takich jak oś pionowa, oś pozioma, wirnik wewnętrzny, wirnik zewnętrzny i typ płyty.

⑥ Silne wirniki, generator może osiągnąć dużą prędkość.

⑦ Mały rozmiar, lekkość, wysoka gęstość energii, odpowiednia do specjalnych sytuacji.

⑧ Wydajność pracy w całym zakresie prędkości, wysoka wydajność.

⑨ Używaj importowanych szybkich łożysk zawierających olej, bezobsługowych i o wysokiej niezawodności.

2. Generatory o zmiennej prędkości stanowią rozwiązanie dla przemysłu wodnego.

Zwiększona wydajność dzięki technologii zmiennej prędkości może sprawić, że rozwój wielu małych elektrowni wodnych będzie opłacalny ekonomicznie.

Napięcie bez obciążenia

Napięcie pełnego obciążenia

Krzywa mocy

Krzywa momentu obrotowego

Korzyści:

1. Wysoka wydajność: PMG są bardzo wydajne i mogą przekształcić do 90% energii mechanicznej w energię elektryczną.Oznacza to, że wymagają one mniejszego wkładu paliwa lub energii do wytworzenia takiej samej ilości energii elektrycznej jak inne rodzaje generatorów.

2. Niskie wymagania konserwacyjne: PMG mają mniej ruchomych części niż tradycyjne generatory, co oznacza, że ​​wymagają mniej konserwacji i są mniej podatne na awarie.To czyni je bardziej niezawodną i opłacalną opcją na dłuższą metę.

3. Przyjazne dla środowiska: PMG są czystym i odnawialnym źródłem energii, które nie powoduje żadnych emisji ani zanieczyszczeń.Są doskonałą opcją do zastosowań poza siecią lub do zasilania odległych lokalizacji, gdzie tradycyjne źródła zasilania nie są dostępne.

4. Wszechstronność: PMG mogą być wykorzystywane w szerokim zakresie zastosowań, od zastosowań mieszkaniowych na małą skalę do zastosowań przemysłowych i komercyjnych na dużą skalę.Mogą być wykorzystywane do zasilania domów, firm, gospodarstw rolnych, a nawet całych społeczności.

5. Opłacalność: PMG są generalnie bardziej opłacalne niż tradycyjne generatory, zwłaszcza w dłuższej perspektywie.Chociaż mogą mieć wyższy koszt początkowy, ich niższe koszty utrzymania i paliwa sprawiają, że na dłuższą metę są bardziej przystępną opcją.

Ogólnie rzecz biorąc, PMG są ważną technologią dla przyszłości energii odnawialnej.W miarę jak świat zmierza w kierunku czystszych, bardziej zrównoważonych źródeł energii, PMG będą odgrywać coraz ważniejszą rolę w zaspokajaniu naszych potrzeb energetycznych.
