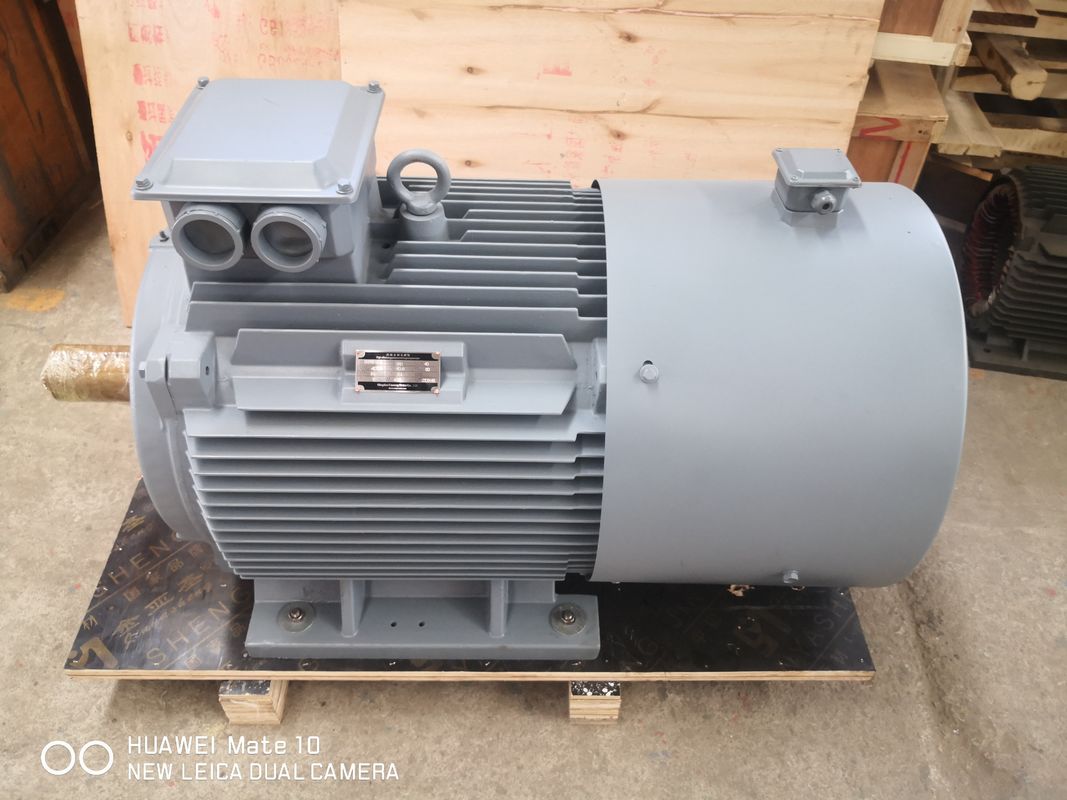

Generator elektryczny z magnesami trwałymi z turbiną wodną 40 kW 250 obr./min

40 kW 250 obr./min Producent generatora elektrycznego z magnesami trwałymi z turbiną wodną

Rysunek produktu

Parametr techniczny

Szczegółowe zdjęcia

Struktura

Konstrukcja PMG jest stosunkowo prosta.Składa się z wirnika, stojana i magnesów trwałych.Wirnik to obracający się wał, który zawiera magnesy trwałe.Stojan jest elementem stacjonarnym, który otacza wirnik i zawiera cewki z drutu.Kiedy wirnik się obraca, pole magnetyczne wytwarzane przez magnesy trwałe przecina cewki drutu w stojanie, indukując napięcie.

Zasada działania

Generator z magnesami trwałymi wykorzystuje zasadę indukcji elektromagnetycznej, polegającą na tym, że drut przecina linię pola magnetycznego w celu indukowania potencjału elektrycznego i przekształca energię mechaniczną głównego napędu w energię elektryczną.Składa się z dwóch części, stojana i wirnika.Stojan jest twornikiem, który wytwarza energię elektryczną, a wirnik jest biegunem magnetycznym.Stojan składa się z żelaznego rdzenia twornika, równomiernie rozładowanego uzwojenia trójfazowego, podstawy maszyny i pokrywy końcowej.

Wirnik jest zwykle typu ukrytego bieguna, który składa się z uzwojenia wzbudzenia, żelaznego rdzenia i wału, pierścienia ochronnego, pierścienia środkowego i tak dalej.

Uzwojenie wzbudzenia wirnika jest zasilane prądem stałym w celu wytworzenia pola magnetycznego zbliżonego do rozkładu sinusoidalnego (zwanego polem magnetycznym wirnika), a jego efektywny strumień wzbudzenia przecina się z nieruchomym uzwojeniem twornika.Kiedy wirnik się obraca, jego pole magnetyczne obraca się razem z nim.Za każdym razem, gdy wykonywany jest obrót, magnetyczne linie siły przecinają po kolei każdą fazę uzwojenia stojana, a trójfazowy potencjał prądu przemiennego jest indukowany w trójfazowym uzwojeniu stojana.

Kiedy generator pm pracuje z symetrycznym obciążeniem, trójfazowy prąd twornika syntetyzuje się w celu wytworzenia wirującego pola magnetycznego z synchroniczną prędkością.Pola stojana i wirnika oddziałują na siebie, generując moment hamujący.Mechaniczny moment obrotowy z turbiny pokonuje moment hamujący i działa.

Cechy

● Niskoobrotowy generator z magnesami trwałymi z napędem bezpośrednim.Nie potrzebujesz skrzyni biegów.Turbina łączy się bezpośrednio z PMG, upraszczając konstrukcję i poprawiając wydajność systemu.PMG może wyprowadzać 50 Hz bezpośrednio przy prędkości znamionowej.

●Niezawodność skrzyni biegów nie jest wysoka.Niezawodność systemu można poprawić, jeśli nie ma skrzyni biegów.Oznacza to mniej konserwacji, lepsze wykorzystanie, dłuższą żywotność systemu.

●Wydajność jest wysoka.Wydajność systemu można poprawić o około 20%, stosując generator PM bez skrzyni biegów.

●PMG może wydajnie pracować w całym zakresie prędkości.Mniej ciepła podczas pracy.PMG może wykorzystywać naturalne chłodzenie powietrzem.

●Niski moment rozruchowy, system może generować moc przy niskiej prędkości.

●PMG pracuje z niską prędkością, niskim poziomem hałasu, jest bardziej bezpieczny i niezawodny, żywotność łożysk może być dłuższa.

● Napięcie, prędkość, moc generatora można dostosować.Kształt można również zmienić za pomocą wałka grzbietowego, wałka podwójnego, przedniej krawędzi lub innych sposobów wyprowadzania.
