Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: ENNENG
Orzecznictwo: CE
Numer modelu: PMG
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: USD 1000-5000/set
Szczegóły pakowania: Zdatne do żeglugi opakowanie
Czas dostawy: 15-120 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 20000 zestawów / rok
Nazwa: |
Generator magnesów trwałych turbiny wiatrowej |
Bieżący typ: |
AC |
Zakres mocy: |
5-2000kw |
Stopień ochrony: |
IP54 IP55 |
Marka łożyska: |
SKF |
Metoda chłodzenia: |
Naturalnie chłodzony |
Materiał uzwojenia: |
100% miedź |
Napięcie znamionowe: |
240V 380V |
Aplikacja: |
Turbina wiatrowa, turbina wodna |
Instalacja: |
IMB3 IMB5 IMB35 |
Nazwa: |
Generator magnesów trwałych turbiny wiatrowej |
Bieżący typ: |
AC |
Zakres mocy: |
5-2000kw |
Stopień ochrony: |
IP54 IP55 |
Marka łożyska: |
SKF |
Metoda chłodzenia: |
Naturalnie chłodzony |
Materiał uzwojenia: |
100% miedź |
Napięcie znamionowe: |
240V 380V |
Aplikacja: |
Turbina wiatrowa, turbina wodna |
Instalacja: |
IMB3 IMB5 IMB35 |

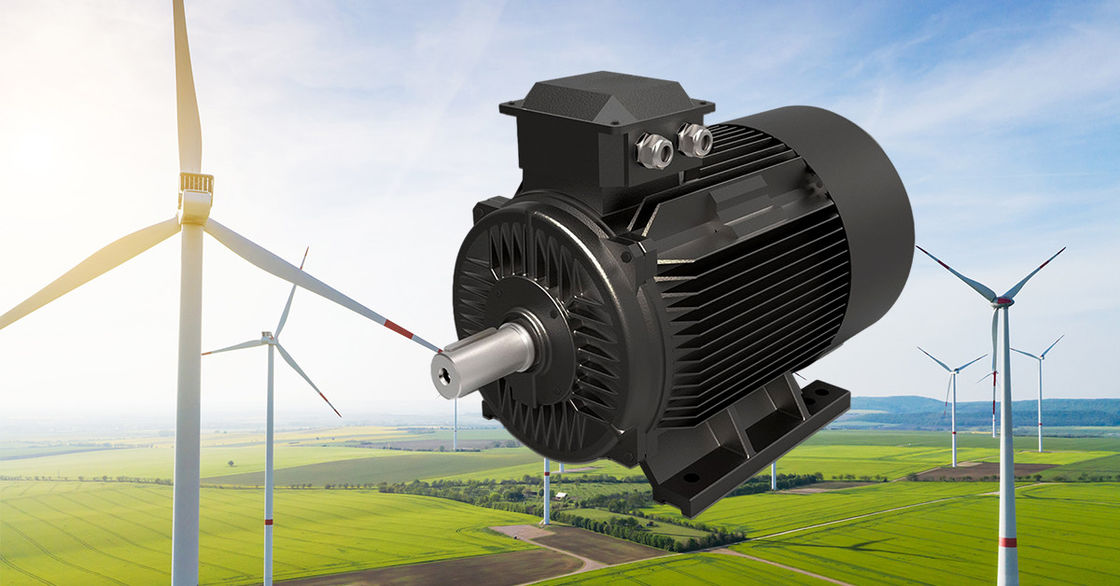

Wysokowydajny, energooszczędny generator z magnesami trwałymi z turbiną wiatrową o mocy 5-3000 kW
Rysunek produktu
Parametr techniczny
Szczegółowe zdjęcia
Generator z magnesami trwałymi jest urządzeniem przetwarzającym energię mechaniczną na energię elektryczną.W urządzeniu tym uzwojenia wirnika zostały zastąpione magnesami trwałymi.Generatory z magnesami trwałymi są używane głównie w zastosowaniach przemysłowych, takich jak turbiny i silniki do produkcji komercyjnej energii elektrycznej, alternator z magnesami trwałymi jest alternatywnym źródłem energii i ma wiele zalet, które czynią go doskonałym urządzeniem do różnych zastosowań mieszkaniowych, komercyjnych i przemysłowych .
Struktura
Generator z magnesami trwałymi składa się głównie z wirnika, pokrywy końcowej i stojana.Budowa stojana jest bardzo podobna do budowy zwykłego alternatora.Największą różnicą między strukturą wirnika a alternatorem jest to, że są wysokiej jakości. Zgodnie z położeniem magnesu stałego na wirniku, generator z magnesami trwałymi jest zwykle podzielony na strukturę wirnika powierzchniowego i wbudowaną strukturę wirnika .
Zasada działania
Generator z magnesami trwałymi wykorzystuje zasadę indukcji elektromagnetycznej, polegającą na tym, że drut przecina linię pola magnetycznego w celu indukowania potencjału elektrycznego i przekształca energię mechaniczną głównego napędu w energię elektryczną.Składa się z dwóch części, stojana i wirnika.Stojan jest twornikiem, który wytwarza energię elektryczną, a wirnik jest biegunem magnetycznym.Stojan składa się z żelaznego rdzenia twornika, równomiernie rozładowanego uzwojenia trójfazowego, podstawy maszyny i pokrywy końcowej.
Wirnik jest zwykle typu ukrytego bieguna, który składa się z uzwojenia wzbudzenia, żelaznego rdzenia i wału, pierścienia ochronnego, pierścienia środkowego i tak dalej.
Uzwojenie wzbudzenia wirnika jest zasilane prądem stałym w celu wytworzenia pola magnetycznego zbliżonego do rozkładu sinusoidalnego (zwanego polem magnetycznym wirnika), a jego efektywny strumień wzbudzenia przecina się z nieruchomym uzwojeniem twornika.Kiedy wirnik się obraca, jego pole magnetyczne obraca się razem z nim.Za każdym razem, gdy wykonywany jest obrót, magnetyczne linie siły przecinają po kolei każdą fazę uzwojenia stojana, a trójfazowy potencjał prądu przemiennego jest indukowany w trójfazowym uzwojeniu stojana.
Kiedy generator pm pracuje z symetrycznym obciążeniem, trójfazowy prąd twornika syntetyzuje się w celu wytworzenia wirującego pola magnetycznego z synchroniczną prędkością.Pola stojana i wirnika oddziałują na siebie, generując moment hamujący.Mechaniczny moment obrotowy z turbiny pokonuje moment hamujący i działa.
Klasyfikacja generatora z magnesami trwałymi:
Generatory z magnesami trwałymi (PMG) można klasyfikować na podstawie różnych czynników, takich jak rodzaj magnesu, zastosowanie, liczba faz i moc znamionowa.Oto kilka typowych klasyfikacji generatorów z magnesami trwałymi:
Na podstawie typu magnesu: a.Magnes ferrytowy PMG: Te generatory wykorzystują magnesy ferrytowe, które są tańsze i mają niższą siłę magnetyczną niż magnesy ziem rzadkich.B.Magnesy ziem rzadkich PMG: Generatory te wykorzystują magnesy neodymowe lub samarowo-kobaltowe, które są droższe, ale mają większą siłę magnetyczną niż magnesy ferrytowe.
Na podstawie aplikacji: a.Wind Turbine PMG: Te generatory są przeznaczone do użytku w turbinach wiatrowych i są zwykle używane w zastosowaniach na małą skalę lub poza siecią.B.Hydroelektryczne PMG: Te generatory są przeznaczone do użytku w elektrowniach wodnych i są zwykle używane w zastosowaniach na dużą skalę.
Na podstawie liczby faz: a.Jednofazowe PMG: Te generatory mają jedną fazę wyjściową i są używane w zastosowaniach o małej mocy.B.Trójfazowe PMG: Te generatory mają trzy fazy wyjściowe i są używane w zastosowaniach o dużej mocy.
Na podstawie mocy znamionowej: a.PMG małej mocy: Generatory te mają moc znamionową do kilku kilowatów i są używane w zastosowaniach na małą skalę.B.PMG dużej mocy: Generatory te mają moc znamionową kilku megawatów i są wykorzystywane w zastosowaniach na dużą skalę, takich jak turbiny wiatrowe i elektrownie wodne.
Oto kilka typowych klasyfikacji generatorów z magnesami trwałymi, ale mogą istnieć inne sposoby ich klasyfikacji na podstawie określonych parametrów.
Cechy
① Generator ma wiele biegunów, które poprawiają częstotliwość i wydajność, oszczędzając koszty prostowników i falowników.
② Analiza Elementów Skończonych jest wykorzystywana podczas projektowania zwartej struktury generatora.Niski moment rozruchowy rozwiązuje problem małego rozruchu wiatrowego, poprawiając wykorzystanie energii wiatrowej.
③ Pomiń wzmacniacz biegów, popraw niezawodność i wydajność generatora oraz zmniejsz ilość konserwacji.
④ Izolacja klasy H, impregnacja próżniowa.
⑤ Mieć wiele struktur, takich jak oś pionowa, oś pozioma, wirnik wewnętrzny, wirnik zewnętrzny i typ płyty.
⑥ Silne wirniki, generator może osiągnąć dużą prędkość.
⑦ Mały rozmiar, lekkość, wysoka gęstość energii, odpowiednia do specjalnych sytuacji.
⑧ Wydajność pracy w całym zakresie prędkości, wysoka wydajność.
⑨ Używaj importowanych szybkich łożysk zawierających olej, bezobsługowych i o wysokiej niezawodności.
Różnice między elektromagnesem a magnesem trwałym
W przeciwieństwie do elektromagnesów, magnesy trwałe nie wymagają zewnętrznego źródła zasilania.Główna różnica między zastosowaniem elektromagnesów i magnesów trwałych w turbinach wiatrowych polega na tym, że elektromagnesy wymagają pierścieni ślizgowych do zasilania elektromagnesów, podczas gdy magnesy trwałe nie.Podobnie skrzynie biegów wymagają bieżącej konserwacji, co znacznie zwiększa koszty.
Zadaniem skrzyni biegów jest zamiana niskiej prędkości obrotowej wału turbiny na wyższą prędkość wymaganą przez generator indukcyjny do wytwarzania energii elektrycznej, ale skrzynia biegów powoduje tarcie i zmniejsza wydajność.Na przykład, stosując magnesy neodymowe zamiast elektromagnesów, możemy zwiększyć wydajność turbin, zmniejszyć wydajność i obniżyć koszty konserwacji.
Obecnie inżynierowie opracowali bardziej wyrafinowane generatory elektromagnetyczne, które współpracują z wiatrem wychwytywanym przez turbiny wiatrowe, aby wytwarzać energię elektryczną do lokalnego zużycia w domach, szkołach, szpitalach, placówkach handlowych i nie tylko.
Zastosowania generatora z magnesami trwałymi
1. Turbiny wiatrowe: Generatory z magnesami trwałymi są szeroko stosowane w turbinach wiatrowych do przekształcania energii kinetycznej wiatru w energię elektryczną.Są bardzo wydajne i niezawodne, co czyni je popularnym wyborem do wytwarzania energii wiatrowej.
2. Elektrownie wodne: Generatory z magnesami trwałymi są również wykorzystywane w elektrowniach wodnych do przekształcania energii mechanicznej spadającej wody w energię elektryczną.Są szczególnie przydatne w niskociśnieniowych systemach hydroelektrycznych, w których przepływ wody jest powolny, a wysokość podnoszenia jest niska.
3. Pojazdy elektryczne: Generatory z magnesami trwałymi są stosowane w pojazdach elektrycznych do generowania energii elektrycznej do ładowania akumulatora.Są one również stosowane w pojazdach hybrydowych w celu zapewnienia dodatkowej mocy silnika.
4. Zastosowania morskie: Generatory z magnesami trwałymi są używane w zastosowaniach morskich, takich jak wytwarzanie energii fal i pływów, ponieważ są wysoce niezawodne i wytrzymują trudne warunki morskie.
5. Zastosowania lotnicze: Generatory z magnesami trwałymi są używane w zastosowaniach lotniczych, takich jak satelitarne systemy zasilania i sondy kosmiczne, ponieważ są lekkie i bardzo wydajne.
6. Zastosowania przemysłowe: Generatory z magnesami trwałymi są wykorzystywane w różnych zastosowaniach przemysłowych, takich jak rezerwowe systemy zasilania, systemy zasilania awaryjnego i systemy mikrosieci.Są również stosowane w odległych obszarach, gdzie nie ma dostępu do sieci.
1. Darmowe źródło energii
Generatory z magnesami trwałymi wytwarzają energię elektryczną przy użyciu własnego magnetyzmu.Nie musisz więc płacić wysokich rachunków za prąd i oszczędzasz duży budżet.Poza tym urządzenia te nie potrzebują żadnych innych środków, które są całkiem przyjazne dla środowiska.
2. Niezawodna moc wyjściowa
Generatory z magnesami trwałymi nie wymagają specjalnych warunków pracy.W związku z tym mogą oferować niezawodne działanie w porównaniu z silnikami turbin wiatrowych.Ponadto generatory z magnesami trwałymi nie cierpią z powodu utraty energii, podczas gdy generatory indukcyjne zazwyczaj tracą 20-30% energii.Dodatkowo w maszynach magnetycznych nie występują wzrosty temperatury, dzięki czemu można wydłużyć żywotność łożysk.
3. Niska opłata za utrzymanie
Dzięki wyżej wymienionym cechom nie trzeba wydawać mnóstwa pieniędzy i czasu na konserwację generatorów z magnesami trwałymi.I nie mają pierścieni ślizgowych i szczotek, które należy sprawdzać w regularnych odstępach czasu.
4. Kompatybilność
Generatory z magnesami trwałymi mogą być stosowane w turbinach i turbinach wodnych.
