Generator turbiny wiatrowej OEM ODM o zmiennej prędkości Generator PMG 5KW

OEM ODM Service Generator z magnesami trwałymi o zmiennej prędkości

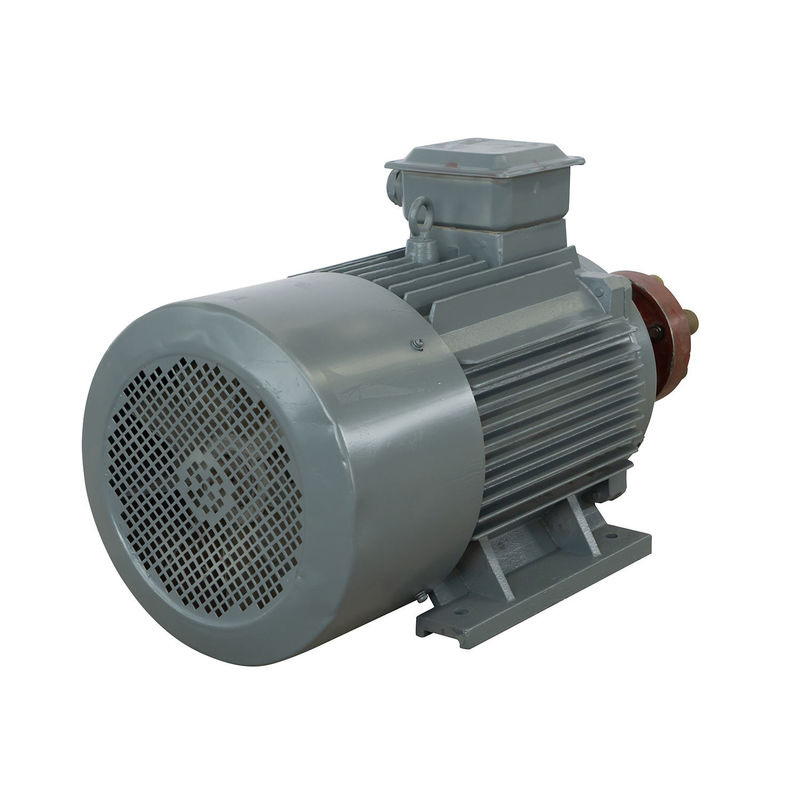

Rysunek produktu

Parametr techniczny

Szczegółowe zdjęcia

Co to jest generator z magnesami trwałymi?

Generator z magnesami trwałymi to maszyna elektryczna, która wytwarza energię elektryczną z energii mechanicznej obracającego się wału.Generator składa się z wirnika zawierającego magnesy trwałe oraz stojana zawierającego uzwojenia.Gdy wirnik obraca się, pole magnetyczne magnesów trwałych indukuje prąd elektryczny w uzwojeniach stojana, który jest następnie przekazywany do obciążenia.Generator nie wymaga zewnętrznego źródła zasilania do wytworzenia pola magnetycznego, ponieważ magnesy trwałe zapewniają ciągłe źródło energii magnetycznej.Generatory z magnesami trwałymi są powszechnie stosowane w zastosowaniach związanych z energią odnawialną, takich jak turbiny wiatrowe i elektrownie wodne, ponieważ są bardzo wydajne i niezawodne.

Struktura

Konstrukcja PMG jest stosunkowo prosta.Składa się z wirnika, stojana i magnesów trwałych.Wirnik to obracający się wał, który zawiera magnesy trwałe.Stojan jest elementem stacjonarnym, który otacza wirnik i zawiera cewki z drutu.Kiedy wirnik się obraca, pole magnetyczne wytwarzane przez magnesy trwałe przecina cewki drutu w stojanie, indukując napięcie.

Zasada działania

Generator z magnesami trwałymi wykorzystuje zasadę indukcji elektromagnetycznej, polegającą na tym, że drut przecina linię pola magnetycznego w celu indukowania potencjału elektrycznego i przekształca energię mechaniczną głównego napędu w energię elektryczną.Składa się z dwóch części, stojana i wirnika.Stojan jest twornikiem, który wytwarza energię elektryczną, a wirnik jest biegunem magnetycznym.Stojan składa się z żelaznego rdzenia twornika, równomiernie rozładowanego uzwojenia trójfazowego, podstawy maszyny i pokrywy końcowej.

Wirnik jest zwykle typu ukrytego bieguna, który składa się z uzwojenia wzbudzenia, żelaznego rdzenia i wału, pierścienia ochronnego, pierścienia środkowego i tak dalej.

Uzwojenie wzbudzenia wirnika jest zasilane prądem stałym w celu wytworzenia pola magnetycznego zbliżonego do rozkładu sinusoidalnego (zwanego polem magnetycznym wirnika), a jego efektywny strumień wzbudzenia przecina się z nieruchomym uzwojeniem twornika.Kiedy wirnik się obraca, jego pole magnetyczne obraca się razem z nim.Za każdym razem, gdy wykonywany jest obrót, magnetyczne linie siły przecinają po kolei każdą fazę uzwojenia stojana, a trójfazowy potencjał prądu przemiennego jest indukowany w trójfazowym uzwojeniu stojana.

Gdy generator pm pracuje z symetrycznym obciążeniem, trójfazowy prąd twornika syntetyzuje się w celu wytworzenia wirującego pola magnetycznego o synchronicznej prędkości.Pola stojana i wirnika oddziałują na siebie, generując moment hamujący.Mechaniczny moment obrotowy z turbiny pokonuje moment hamujący i działa.

Cechy

① Generator ma wiele biegunów, które poprawiają częstotliwość i wydajność, oszczędzając koszty prostowników i falowników.

② Analiza Elementów Skończonych jest wykorzystywana podczas projektowania zwartej struktury generatora.Niski moment rozruchowy rozwiązuje problem małego rozruchu wiatrowego, poprawiając wykorzystanie energii wiatrowej.

③ Pomiń wzmacniacz biegów, popraw niezawodność i wydajność generatora oraz zmniejsz ilość konserwacji.

④ Izolacja klasy H, impregnacja próżniowa.

⑤ Mieć wiele struktur, takich jak oś pionowa, oś pozioma, wirnik wewnętrzny, wirnik zewnętrzny i typ płyty.

⑥ Silne wirniki, generator może osiągnąć dużą prędkość.

⑦ Mały rozmiar, lekkość, wysoka gęstość energii, odpowiednia do specjalnych sytuacji.

⑧ Wydajność pracy w całym zakresie prędkości, wysoka wydajność.

⑨ Używaj importowanych szybkich łożysk zawierających olej, bezobsługowych i o wysokiej niezawodności.
