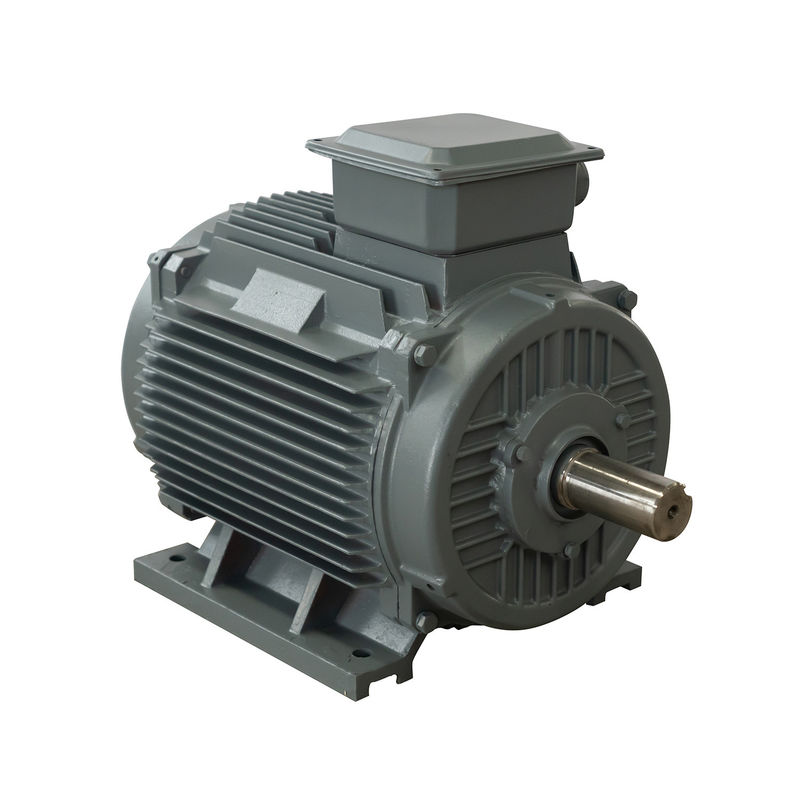

Generator z magnesami trwałymi z napędem bezpośrednim Bezobsługowy wielobiegunowy

Bezobsługowy wielobiegunowy generator z magnesami trwałymi Cena na sprzedaż

Rysunek produktu

Parametr techniczny

Szczegółowe zdjęcia

Co to jest generator z magnesami trwałymi?

Generator z magnesami trwałymi to maszyna elektryczna, która wytwarza energię elektryczną z energii mechanicznej obracającego się wału.Generator składa się z wirnika zawierającego magnesy trwałe oraz stojana zawierającego uzwojenia.Gdy wirnik obraca się, pole magnetyczne magnesów trwałych indukuje prąd elektryczny w uzwojeniach stojana, który jest następnie przekazywany do obciążenia.Generator nie wymaga zewnętrznego źródła zasilania do wytworzenia pola magnetycznego, ponieważ magnesy trwałe zapewniają ciągłe źródło energii magnetycznej.Generatory z magnesami trwałymi są powszechnie stosowane w zastosowaniach związanych z energią odnawialną, takich jak turbiny wiatrowe i elektrownie wodne, ponieważ są bardzo wydajne i niezawodne.

Struktura

Generator z magnesami trwałymi składa się głównie z wirnika, pokrywy końcowej i stojana.Budowa stojana jest bardzo podobna do budowy zwykłego alternatora.Największą różnicą między strukturą wirnika a alternatorem jest to, że są wysokiej jakości. Zgodnie z położeniem magnesu stałego na wirniku, generator z magnesami trwałymi jest zwykle podzielony na strukturę wirnika powierzchniowego i wbudowaną strukturę wirnika .

Zasada działania

Generator z magnesami trwałymi wykorzystuje zasadę indukcji elektromagnetycznej, polegającą na tym, że drut przecina linię pola magnetycznego w celu indukowania potencjału elektrycznego i przekształca energię mechaniczną głównego napędu w energię elektryczną.Składa się z dwóch części, stojana i wirnika.Stojan jest twornikiem, który wytwarza energię elektryczną, a wirnik jest biegunem magnetycznym.Stojan składa się z żelaznego rdzenia twornika, równomiernie rozładowanego uzwojenia trójfazowego, podstawy maszyny i pokrywy końcowej.

Wirnik jest zwykle typu ukrytego bieguna, który składa się z uzwojenia wzbudzenia, żelaznego rdzenia i wału, pierścienia ochronnego, pierścienia środkowego i tak dalej.

Uzwojenie wzbudzenia wirnika jest zasilane prądem stałym w celu wytworzenia pola magnetycznego zbliżonego do rozkładu sinusoidalnego (zwanego polem magnetycznym wirnika), a jego efektywny strumień wzbudzenia przecina się z nieruchomym uzwojeniem twornika.Kiedy wirnik się obraca, jego pole magnetyczne obraca się razem z nim.Za każdym razem, gdy wykonywany jest obrót, magnetyczne linie siły przecinają po kolei każdą fazę uzwojenia stojana, a trójfazowy potencjał prądu przemiennego jest indukowany w trójfazowym uzwojeniu stojana.

Gdy generator pm pracuje z symetrycznym obciążeniem, trójfazowy prąd twornika syntetyzuje się w celu wytworzenia wirującego pola magnetycznego o synchronicznej prędkości.Pola stojana i wirnika oddziałują na siebie, generując moment hamujący.Mechaniczny moment obrotowy z turbiny pokonuje moment hamujący i działa.

Klasyfikacja generatora z magnesami trwałymi:

Generatory z magnesami trwałymi (PMG) można klasyfikować na podstawie różnych czynników, takich jak rodzaj magnesu, zastosowanie, liczba faz i moc znamionowa.Oto kilka typowych klasyfikacji generatorów z magnesami trwałymi:

Na podstawie typu magnesu: a.Magnes ferrytowy PMG: Te generatory wykorzystują magnesy ferrytowe, które są tańsze i mają niższą siłę magnetyczną niż magnesy ziem rzadkich.B.Magnes ziem rzadkich PMG: Generatory te wykorzystują magnesy neodymowe lub samarowo-kobaltowe, które są droższe, ale mają większą siłę magnetyczną niż magnesy ferrytowe.

Na podstawie wniosku: a.Wind Turbine PMG: Te generatory są przeznaczone do użytku w turbinach wiatrowych i są zwykle używane w zastosowaniach na małą skalę lub poza siecią.B.Hydroelektryczne PMG: Te generatory są przeznaczone do użytku w elektrowniach wodnych i są zwykle używane w zastosowaniach na dużą skalę.

Na podstawie liczby faz: a.Jednofazowe PMG: Te generatory mają jedną fazę wyjściową i są używane w zastosowaniach o małej mocy.B.Trójfazowe PMG: Te generatory mają trzy fazy wyjściowe i są używane w zastosowaniach o dużej mocy.

Na podstawie mocy znamionowej: a.PMG małej mocy: Generatory te mają moc znamionową do kilku kilowatów i są używane w zastosowaniach na małą skalę.B.PMG dużej mocy: Generatory te mają moc znamionową kilku megawatów i są wykorzystywane w zastosowaniach na dużą skalę, takich jak turbiny wiatrowe i elektrownie wodne.

Oto kilka typowych klasyfikacji generatorów z magnesami trwałymi, ale mogą istnieć inne sposoby ich klasyfikacji na podstawie określonych parametrów.

Cechy

① Generator ma wiele biegunów, które poprawiają częstotliwość i wydajność, oszczędzając koszty prostowników i falowników.

② Analiza Elementów Skończonych jest wykorzystywana podczas projektowania zwartej struktury generatora.Niski moment rozruchowy rozwiązuje problem małego rozruchu wiatrowego, poprawiając wykorzystanie energii wiatrowej.

③ Pomiń wzmacniacz biegów, popraw niezawodność i wydajność generatora oraz zmniejsz ilość konserwacji.

④ Izolacja klasy H, impregnacja próżniowa.

⑤ Mieć wiele struktur, takich jak oś pionowa, oś pozioma, wirnik wewnętrzny, wirnik zewnętrzny i typ płyty.

⑥ Silne wirniki, generator może osiągnąć dużą prędkość.

⑦ Mały rozmiar, lekkość, wysoka gęstość energii, odpowiednia do specjalnych sytuacji.

⑧ Wydajność pracy w całym zakresie prędkości, wysoka wydajność.

⑨ Używaj importowanych szybkich łożysk zawierających olej, bezobsługowych i o wysokiej niezawodności.

2. Generatory o zmiennej prędkości stanowią rozwiązanie dla przemysłu wodnego.

Zwiększona wydajność dzięki technologii zmiennej prędkości może sprawić, że rozwój wielu małych elektrowni wodnych będzie opłacalny ekonomicznie.

Zalety generatorów z magnesami trwałymi w porównaniu z generatorami indukcyjnymi:

1. Darmowe źródło energii

Generatory z magnesami trwałymi wytwarzają energię elektryczną przy użyciu własnego magnetyzmu.Nie musisz więc płacić wysokich rachunków za prąd i oszczędzasz duży budżet.Poza tym urządzenia te nie potrzebują żadnych innych środków, które są całkiem przyjazne dla środowiska.



2. Niezawodna moc wyjściowa

Generatory z magnesami trwałymi nie wymagają specjalnych warunków pracy.W związku z tym mogą oferować niezawodne działanie w porównaniu z silnikami turbin wiatrowych.Ponadto generatory z magnesami trwałymi nie cierpią z powodu utraty energii, podczas gdy generatory indukcyjne zazwyczaj tracą 20-30% energii.Dodatkowo w maszynach magnetycznych nie występują wzrosty temperatury, dzięki czemu można wydłużyć żywotność łożysk.



3. Niska opłata za utrzymanie

Dzięki wyżej wymienionym cechom nie trzeba wydawać mnóstwa pieniędzy i czasu na konserwację generatorów z magnesami trwałymi.I nie mają pierścieni ślizgowych i szczotek, które należy sprawdzać w regularnych odstępach czasu.



4. Kompatybilność

Generatory z magnesami trwałymi mogą być stosowane w turbinach i turbinach wodnych.





Qingdao ENNENG Motor Co., Ltdjest globalnym dostawcą, który koncentruje się na generatorach z magnesami trwałymi i rozwiązaniach energooszczędnych.Dostarczamy dostosowane generatory z magnesami trwałymi o mocy od 5 kW do 2 MW odpowiednie do turbin wiatrowych, turbin wodnych i innych systemów energii odnawialnej.Dzięki dużej elastyczności i konkurencyjnym możliwościom możemy pomóc klientom w dostosowaniu ogólnego nowego rozwiązania systemu energetycznego.Zespół ENNENG dostarczył wiele generatorów dla przemysłu w Europie, Ameryce, Afryce i innych krajach i pracuje nad wieloma różnymi projektami, przy wszystkich prędkościach (od standardowej prędkości do napędu bezpośredniego).Spełniamy naszą obietnicę złożoną planecie, oferując wyłącznie produkty przynoszące korzyści dla środowiska i działając przy zerowym śladzie węglowym.
