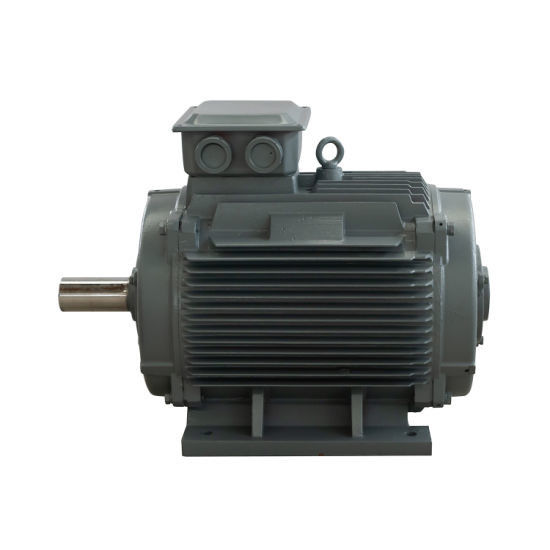

Mały generator z turbiną wiatrową o mocy 200 kW 250 obr./min Lekki generator wału z magnesami trwałymi

Mały i lekki, energooszczędny generator z magnesami trwałymi

Rysunek produktu

Parametr techniczny

Szczegółowe zdjęcia

Co to jest generator z magnesami trwałymi?

Generator z magnesami trwałymi jest urządzeniem przetwarzającym energię mechaniczną na energię elektryczną.W urządzeniu tym uzwojenia wirnika zostały zastąpione magnesami trwałymi.Generatory z magnesami trwałymi są używane głównie w zastosowaniach przemysłowych, takich jak turbiny i silniki do produkcji komercyjnej energii elektrycznej, alternator z magnesami trwałymi jest alternatywnym źródłem energii i ma wiele zalet, które czynią go doskonałym urządzeniem do różnych zastosowań mieszkaniowych, komercyjnych i przemysłowych .

Struktura

Generator z magnesami trwałymi składa się głównie z wirnika, pokrywy końcowej i stojana.Budowa stojana jest bardzo podobna do budowy zwykłego alternatora.Największą różnicą między strukturą wirnika a alternatorem jest to, że są wysokiej jakości. Zgodnie z położeniem magnesu stałego na wirniku, generator z magnesami trwałymi jest zwykle podzielony na strukturę wirnika powierzchniowego i wbudowaną strukturę wirnika .

Zasada działania

Generator z magnesami trwałymi wykorzystuje zasadę indukcji elektromagnetycznej, polegającą na tym, że drut przecina linię pola magnetycznego w celu indukowania potencjału elektrycznego i przekształca energię mechaniczną głównego napędu w energię elektryczną.Składa się z dwóch części, stojana i wirnika.Stojan jest twornikiem, który wytwarza energię elektryczną, a wirnik jest biegunem magnetycznym.Stojan składa się z żelaznego rdzenia twornika, równomiernie rozładowanego uzwojenia trójfazowego, podstawy maszyny i pokrywy końcowej.

Wirnik jest zwykle typu ukrytego bieguna, który składa się z uzwojenia wzbudzenia, żelaznego rdzenia i wału, pierścienia ochronnego, pierścienia środkowego i tak dalej.

Uzwojenie wzbudzenia wirnika jest zasilane prądem stałym w celu wytworzenia pola magnetycznego zbliżonego do rozkładu sinusoidalnego (zwanego polem magnetycznym wirnika), a jego efektywny strumień wzbudzenia przecina się z nieruchomym uzwojeniem twornika.Kiedy wirnik się obraca, jego pole magnetyczne obraca się razem z nim.Za każdym razem, gdy wykonywany jest obrót, magnetyczne linie siły przecinają po kolei każdą fazę uzwojenia stojana, a trójfazowy potencjał prądu przemiennego jest indukowany w trójfazowym uzwojeniu stojana.

Gdy generator pm pracuje z symetrycznym obciążeniem, trójfazowy prąd twornika syntetyzuje się w celu wytworzenia wirującego pola magnetycznego o synchronicznej prędkości.Pola stojana i wirnika oddziałują na siebie, generując moment hamujący.Mechaniczny moment obrotowy z turbiny pokonuje moment hamujący i działa.

Klasyfikacja generatora z magnesami trwałymi:

Generatory z magnesami trwałymi (PMG) można klasyfikować na podstawie różnych czynników, takich jak rodzaj magnesu, zastosowanie, liczba faz i moc znamionowa.Oto kilka typowych klasyfikacji generatorów z magnesami trwałymi:

Na podstawie typu magnesu: a.Magnes ferrytowy PMG: Te generatory wykorzystują magnesy ferrytowe, które są tańsze i mają niższą siłę magnetyczną niż magnesy ziem rzadkich.B.Magnes ziem rzadkich PMG: Generatory te wykorzystują magnesy neodymowe lub samarowo-kobaltowe, które są droższe, ale mają większą siłę magnetyczną niż magnesy ferrytowe.

Na podstawie wniosku: a.Wind Turbine PMG: Te generatory są przeznaczone do użytku w turbinach wiatrowych i są zwykle używane w zastosowaniach na małą skalę lub poza siecią.B.Hydroelektryczne PMG: Te generatory są przeznaczone do użytku w elektrowniach wodnych i są zwykle używane w zastosowaniach na dużą skalę.

Na podstawie liczby faz: a.Jednofazowe PMG: Te generatory mają jedną fazę wyjściową i są używane w zastosowaniach o małej mocy.B.Trójfazowe PMG: Te generatory mają trzy fazy wyjściowe i są używane w zastosowaniach o dużej mocy.

Na podstawie mocy znamionowej: a.PMG małej mocy: Generatory te mają moc znamionową do kilku kilowatów i są używane w zastosowaniach na małą skalę.B.PMG dużej mocy: Generatory te mają moc znamionową kilku megawatów i są wykorzystywane w zastosowaniach na dużą skalę, takich jak turbiny wiatrowe i elektrownie wodne.

Oto kilka typowych klasyfikacji generatorów z magnesami trwałymi, ale mogą istnieć inne sposoby ich klasyfikacji na podstawie określonych parametrów.

Cechy

1. Wirnik generatora z magnesami trwałymi wykorzystuje stal z magnesami trwałymi z metali ziem rzadkich, brak zewnętrznego wzbudzenia, brak szczotki węglowej, brak iskier, brak uzwojenia wzbudzenia, wysoka wytrzymałość wirnika silnika, brak skrzynki sterującej wzbudzenia, wysoka wydajność generatora, zwarta konstrukcja i wysoka niezawodność.Stosunek objętości do masy elektrycznego generatora wzbudzenia przy tych samych parametrach jest zmniejszony o 30%, co zmniejsza koszty budowy.

2. Generator może osiągnąć niską prędkość znamionową, eliminując potrzebę stosowania kół pasowych skrzyni biegów itp. Turbina hydrauliczna bezpośrednio napędza generator, aby poprawić wydajność systemu.Generator może wyprowadzać częstotliwość zasilania 50 Hz przy niskiej prędkości.W przypadku falownika podłączonego do sieci można zwolnić turbinę.W porze suchej agregat prądotwórczy pracuje z niską prędkością i dostarcza energię do sieci za pośrednictwem falownika;podczas letniej pory deszczowej turbina może zużywać więcej wody, a agregat prądotwórczy pracuje z dużą prędkością, co może generować więcej energii elektrycznej.Generator pracuje wydajnie w całym zakresie prędkości.

3. Stopień ochrony: IP54, aby zapobiec przedostawaniu się wody, błota i kurzu do wnętrza silnika i ma długą żywotność.Jest szczególnie odpowiedni do potrzeb terenowych.Jest szeroko stosowany w energetyce wiatrowej, wodnej, oceanicznej i innych nowych okazjach do wytwarzania energii.

4. Silnik jest chłodzony powietrzem lub wodą, a temperatura jest niska.Silnik przyjmuje importowane łożyska zawierające olej, który jest bezobsługowy, ma wysoką niezawodność i długą żywotność.Napięcie silnika, prędkość, moc i inne parametry można zmieniać w zależności od potrzeb, a generator można wykonać w wersji poziomej lub pionowej.Może wykorzystywać przedłużenie wału wielowypustowego, przedłużenie podwójnego wału, wyjście ogranicznika przedniego końca itp. I można go leczyć za pomocą trzech środków zapobiegawczych. Turbiny wiatrowe z magnesami trwałymi to urządzenia elektryczne, które przekształcają energię wiatru w pracę mechaniczną, która napędza wirnik do obracania się i ostatecznie wyprowadza prąd przemienny.Turbiny wiatrowe na ogół składają się z turbin wiatrowych, generatorów (w tym urządzeń), regulatorów kierunku (płetw ogonowych), wież, mechanizmów ograniczających prędkość i urządzeń do magazynowania energii.Zasada działania turbiny wiatrowej jest stosunkowo prosta.Koło wiatrowe obraca się pod wpływem wiatru.Przekształca energię kinetyczną wiatru w energię mechaniczną wału koła wiatrowego.Generator obraca się i wytwarza energię elektryczną pod napędem wału koła wiatrowego.

2. Generatory o zmiennej prędkości stanowią rozwiązanie dla przemysłu wodnego.

Zwiększona wydajność dzięki technologii zmiennej prędkości może sprawić, że rozwój wielu małych elektrowni wodnych będzie opłacalny ekonomicznie.
