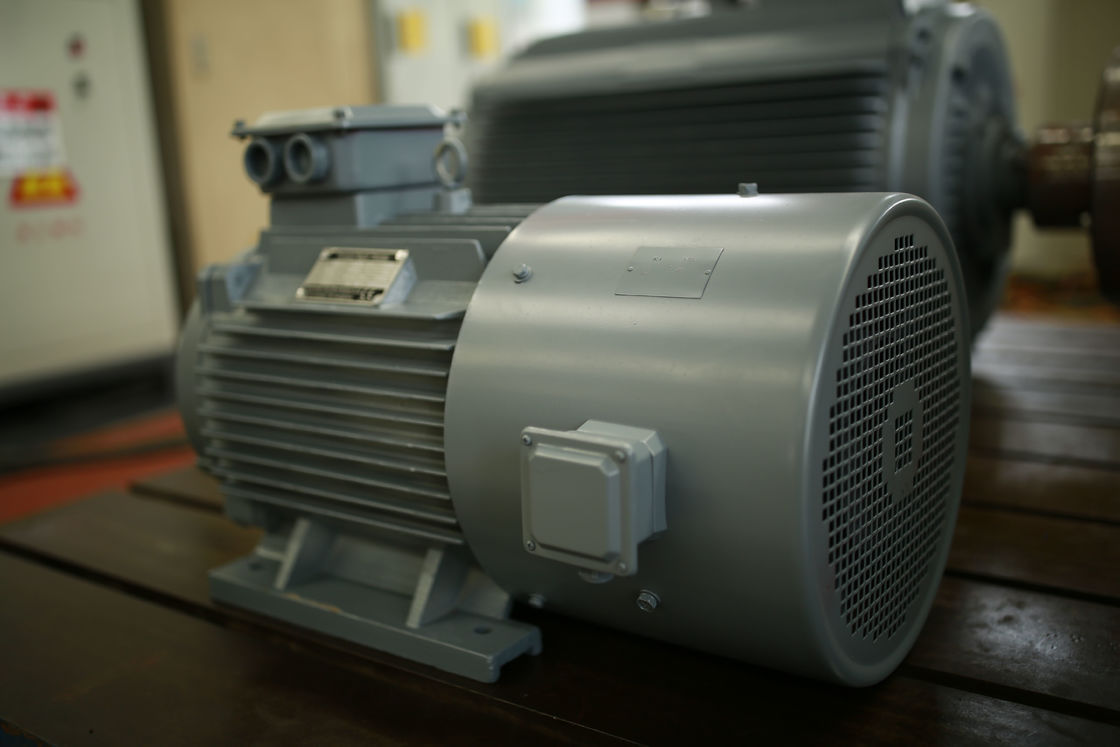

Generator magnesów trwałych strumienia promieniowego do turbiny wiatrowej / turbiny wodnej

Długa żywotność Radial Flux Generator z magnesami trwałymi AC

Rysunek produktu

Parametr techniczny

Szczegółowe zdjęcia

Co to jest generator z magnesami trwałymi?

Generator z magnesami trwałymi jest urządzeniem przetwarzającym energię mechaniczną na energię elektryczną.W urządzeniu tym uzwojenia wirnika zostały zastąpione magnesami trwałymi.Generatory z magnesami trwałymi są używane głównie w zastosowaniach przemysłowych, takich jak turbiny i silniki do produkcji komercyjnej energii elektrycznej, alternator z magnesami trwałymi jest alternatywnym źródłem energii i ma wiele zalet, które czynią go doskonałym urządzeniem do różnych zastosowań mieszkaniowych, komercyjnych i przemysłowych .

Struktura

Generator z magnesami trwałymi składa się głównie z wirnika, pokrywy końcowej i stojana.Budowa stojana jest bardzo podobna do budowy zwykłego alternatora.Największą różnicą między strukturą wirnika a alternatorem jest to, że są wysokiej jakości. Zgodnie z położeniem magnesu stałego na wirniku, generator z magnesami trwałymi jest zwykle podzielony na strukturę wirnika powierzchniowego i wbudowaną strukturę wirnika .

Zasada działania

Generator z magnesami trwałymi wykorzystuje zasadę indukcji elektromagnetycznej, polegającą na tym, że drut przecina linię pola magnetycznego w celu indukowania potencjału elektrycznego i przekształca energię mechaniczną głównego napędu w energię elektryczną.Składa się z dwóch części, stojana i wirnika.Stojan jest twornikiem, który wytwarza energię elektryczną, a wirnik jest biegunem magnetycznym.Stojan składa się z żelaznego rdzenia twornika, równomiernie rozładowanego uzwojenia trójfazowego, podstawy maszyny i pokrywy końcowej.

Wirnik jest zwykle typu ukrytego bieguna, który składa się z uzwojenia wzbudzenia, żelaznego rdzenia i wału, pierścienia ochronnego, pierścienia środkowego i tak dalej.

Uzwojenie wzbudzenia wirnika jest zasilane prądem stałym w celu wytworzenia pola magnetycznego zbliżonego do rozkładu sinusoidalnego (zwanego polem magnetycznym wirnika), a jego efektywny strumień wzbudzenia przecina się z nieruchomym uzwojeniem twornika.Kiedy wirnik się obraca, jego pole magnetyczne obraca się razem z nim.Za każdym razem, gdy wykonywany jest obrót, magnetyczne linie siły przecinają po kolei każdą fazę uzwojenia stojana, a trójfazowy potencjał prądu przemiennego jest indukowany w trójfazowym uzwojeniu stojana.

Gdy generator pm pracuje z symetrycznym obciążeniem, trójfazowy prąd twornika syntetyzuje się w celu wytworzenia wirującego pola magnetycznego o synchronicznej prędkości.Pola stojana i wirnika oddziałują na siebie, generując moment hamujący.Mechaniczny moment obrotowy z turbiny pokonuje moment hamujący i działa.

Cechy

① Generator ma wiele biegunów, które poprawiają częstotliwość i wydajność, oszczędzając koszty prostowników i falowników.

② Analiza Elementów Skończonych jest wykorzystywana podczas projektowania zwartej struktury generatora.Niski moment rozruchowy rozwiązuje problem małego rozruchu wiatrowego, poprawiając wykorzystanie energii wiatrowej.

③ Pomiń wzmacniacz biegów, popraw niezawodność i wydajność generatora oraz zmniejsz ilość konserwacji.

④ Izolacja klasy H, impregnacja próżniowa.

⑤ Mieć wiele struktur, takich jak oś pionowa, oś pozioma, wirnik wewnętrzny, wirnik zewnętrzny i typ płyty.

⑥ Silne wirniki, generator może osiągnąć dużą prędkość.

⑦ Mały rozmiar, lekkość, wysoka gęstość energii, odpowiednia do specjalnych sytuacji.

⑧ Wydajność pracy w całym zakresie prędkości, wysoka wydajność.

⑨ Używaj importowanych szybkich łożysk zawierających olej, bezobsługowych i o wysokiej niezawodności.

Krzywa mocy

Krzywa napięcia

2. Generatory o zmiennej prędkości stanowią rozwiązanie dla przemysłu wodnego.

Zwiększona wydajność dzięki technologii zmiennej prędkości może sprawić, że rozwój wielu małych elektrowni wodnych będzie opłacalny ekonomicznie.
